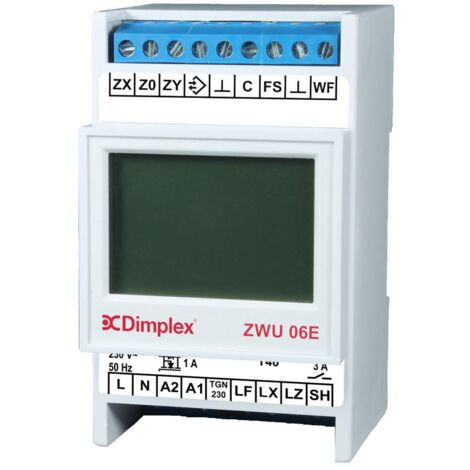

Glen Dimplex AC/DC-Zentralsteuergerät ZWU 06E, Zentralsteuergerät mit Zeitfunktion

Glen Dimplex AC/DC-Zentralsteuergerät ZWU 06E, Zentralsteuergerät mit Zeitfunktion

Das Glen Dimplex AC/DC-Zentralsteuergerät ZWU 06E ist eine universelle Mikrocomputer-Aufladesteuerung mit Zeitfunktion, konzipiert für die intelligente Regelung von Wärmespeichern. Es bietet vielseitige Steuerungsoptionen für AC- und DC-Systeme und ist ideal für elektrische Heizgeräte, die eine präzise und witterungsabhängige Steuerung erfordern.

Wie funktioniert die intelligente Aufladesteuerung?

Das ZWU 06E arbeitet als Universal-AC- und DC-Mikrocomputer-Aufladesteuerung mit Zeitfunktion. Es unterstützt Rückwärts-, Spreiz- und Vorwärtssteuerung sowie beliebige Freigabemodelle durch eine intelligente Steuerung der Auflademenge. Die Steuerung erfolgt über zwei Steuerspannungsausgänge mit DC-Spannungen von 0,91 bis 1,43 V oder DC -3,6 bis -2,85 V sowie einem AC-Ausgang mit 230 V. Die Einschaltdauer (ED) ist variabel einstellbar, was eine flexible Anpassung an unterschiedliche Heizanforderungen ermöglicht.

Welche Bedien- und Anzeigeelemente sind integriert?

Das Zentralsteuergerät verfügt über ein hintergrundbeleuchtetes LCD-Display mit Touch-Funktion, das eine einfache und übersichtliche Bedienung ermöglicht. Zusätzlich sind Service-Funktionen integriert, die eine komfortable Wartung und Anpassung der Steuerung erleichtern. Das Gerät unterstützt die gängigsten Außentemperatur-Fühler, was eine witterungsabhängige Steuerung ermöglicht.

Welche Betriebsarten und Programme stehen zur Verfügung?

Für eine flexible Anpassung an individuelle Bedürfnisse bietet das Gerät eine Kennlinienumschaltung mit vier Betriebsarten, die für Wochenprogramme und Abwesenheitszeiten genutzt werden können. Eine Sommerlogik ist ebenfalls integriert, um die Heizleistung saisonal anzupassen. Eine Gangreserve von 12 Stunden bei Spannungsunterbrechungen stellt sicher, dass die Programmierung auch bei Stromausfällen erhalten bleibt.

Wie erfolgt die Montage und welche Schutzart bietet das Gerät?

Das ZWU 06E ist für die Hutschienenmontage ausgelegt und benötigt drei Teilungseinheiten. Die Schutzart IP 20 ist bei entsprechender Montage serienmäßig gegeben, was einen Schutz gegen feste Fremdkörper mit einem Durchmesser von 12,5 mm oder größer bietet.

Technische Daten

• Abmessungen (BxHxT): 54x88x61 mm
• Gewicht: 0,2 kg
• Schutzart: IP 20
• Steuerspannungsausgänge: DC 0,91 bis 1,43 V oder DC -3,6 bis -2,85 V; AC 230 V
• Einschaltdauer (ED): 80 % (variabel einstellbar)
• Gangreserve bei Spannungsunterbrechung: 12 h
• Teilungseinheiten: 3
• Anwendung: Wärmespeicher
• Anzeigeart: LCD
• Witterungsabhängige Steuerung: Ja

Das Glen Dimplex AC/DC-Zentralsteuergerät ZWU 06E bietet eine zuverlässige und intelligente Lösung zur Steuerung von Wärmespeichern. Mit seiner universellen AC/DC-Mikrocomputer-Aufladesteuerung, der integrierten Zeitfunktion und einer Gangreserve von 12 Stunden bei Spannungsunterbrechung ermöglicht es eine effiziente und flexible Regelung. Die Hutschienenmontage und die Schutzart IP 20 unterstreichen die praktische Auslegung für den Einsatz in modernen Heizsystemen.

Lieferumfang

• 1x Glen Dimplex AC/DC-Zentralsteuergerät ZWU 06E
• 1x NTC-Norm-Außenfühler (Anschlussleitung 3 m)

Produktspezifikation

• Hersteller-Warengruppe: Elektrische Heizgeräte
• Hersteller-Produktgruppe: Speicherheizung
• Hersteller-Artikelnummer: 379030
• Ausführung: Zentralsteuerung
• Anwendung: Wärmespeicher
• Anzeigeart: LCD
• Mit Sensor: nein
• Witterungsabhängige Steuerung: ja
• ED-System: 80
• Sommerlogik: ja
