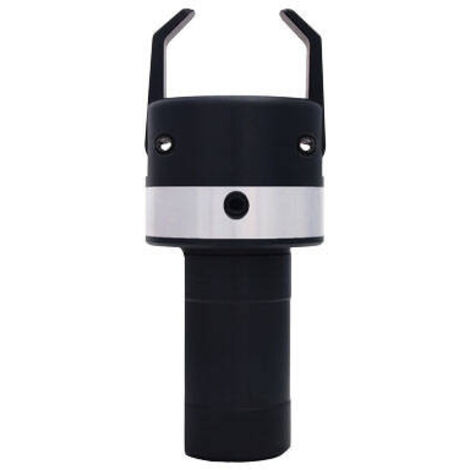

Greifersatz H50 / 0-42 mm / VDI 40

Stangenvorschub, Greifer für CNC-Drehmaschinen /0-42mm / VDI 40

Marke: GripTec™

Modell: GC-50-042-V40

Zum Verkauf steht ein mechanischer Stangenvorschub, ein Greifer für den Einsatz in CNC-Drehmaschinen.

Der angebotene Greifer wurde auf Basis unserer langjährigen Erfahrung in der Zerspanung entwickelt und vollständig in unserem Unternehmen aus polnischen Materialien gefertigt. Dies gewährleistet einen jahrelangen, störungsfreien Betrieb.

Ursprünglich wurde er für den Eigenbedarf entwickelt und gefertigt, um Arbeitsabläufe zu automatisieren und die Produktionszeit von Teilen zu verkürzen. Heute nutzen Hunderte von Unternehmen weltweit unsere Lösung.

Welche Vorteile bietet unser Greifer?

• Alle Elemente werden in unserem Unternehmen mit modernen Maschinen und Technologien von polnischen Mitarbeitern unter strenger Qualitätskontrolle gefertigt.
• Die Greiferarme sind Eine professionelle Wärmebehandlung verlängert ihre Lebensdauer!
• Der Greifer steigert die Effizienz der Drehmaschine und verkürzt die Auswurf- und Positionierungszeit des Materials erheblich!
• Er arbeitet vollautomatisch und benötigt kein zusätzliches Zubehör wie Wasser, Kühlmittel, Luft usw.
• Die Stellschraube ermöglicht die sofortige Einstellung auf den gewünschten Durchmesser in Sekundenschnelle.

Unser Greifer ist die ideale Lösung für alle Betriebe, die CNC-Drehmaschinen ohne automatischen Stangenvorschub einsetzen, z. B. aufgrund hoher Anschaffungskosten oder großer Abmessungen.

Der Greifer ist für die Montage in der Werkzeugkopfaufnahme geeignet.

Montage: VDI 40

Zugstangenbereich: 0-42 mm

Video der Arbeit auf YouTube: https://www.youtube.com/watch?v=owutJTO05xg&ab_channel=defcomeu

Häufig gestellte Fragen

Wie hoch ist die Lebensdauer der Greiferkrallen?

50.000 bis 500.000 Stück, abhängig vom verarbeiteten Material und der Oberfläche des Stabes (gewalzt, gezogen).

Bei Verschleiß oder Beschädigung können jederzeit zusätzliche Krallen erworben werden.

Wie hoch ist die Wiederholgenauigkeit der Stangenverlängerungen durch den Greifer?

Unter 0,1 mm

Wie programmiert man eine Drehmaschine richtig für den Betrieb eines Greifers?

1. Revolver anfahren, an dem der Greifer montiert ist.

2. Positionierung in der Z-Achse ..........

3. Bewegung in der X-Achse auf das Material, um den Stab zu greifen.

4. Lösen der Backen des Drehfutters.

5. Zeitverzögerung zum Öffnen der Backen (0,1 s bis 1 s).

6. Ziehen des Stabes in der Z-Achse gemäß den Programmvorgaben.

7. Einspannen der Backen im Drehfutter.

8. Zeitverzögerung zum Schließen der Backen (0,1 s bis 1 s).

9. Ausfahren aus dem Material in der X-Achse.

10. Rückkehr zu Null und Fortsetzung der Produktion.

Beispielprogramm:

N01 T0404 M5 (Zuführung)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (Backen öffnen)

N05 G04 F0.5 (Zeitpause für Backenöffnung)

N06 G0 Z0

N07 M83 (Backen schließen)

N08 G04 F0.5 (Zeitpause für Backenschließung)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

Wie stellt man den Abstand der Greiferkrallen richtig ein?

Der Abstand wird mithilfe eines Inbusschlüssels durch Drehen der Schraube nach links oder rechts (siehe Foto unten) eingestellt, nachdem die Feststellschraube gelöst wurde.

Der Abstand sollte 0,5–1 mm kleiner sein als der Stangendurchmesser (abhängig von Art und Gewicht des Materials).

Die Verwendung von elastischem Material für die Herstellung der Krallen ermöglicht eine starke Kompression des Materials.
