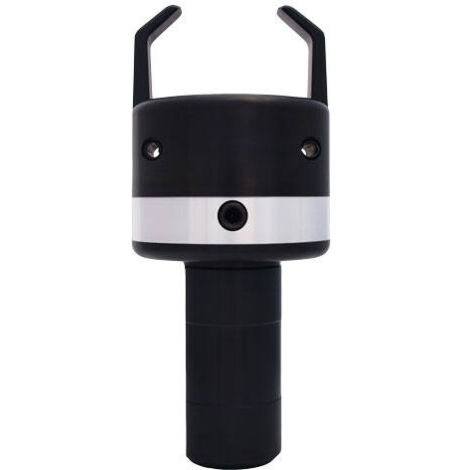

Stangenlader, Greifer für CNC-Drehmaschinen / 30–80 mm / WELDON 40

Marke: GripTec™

Modell: GC-50-3080-W40

Verkauft wird ein mechanischer Stangenlader, Greifer für den Einsatz in CNC-Drehmaschinen.

Der vorgestellte Greifer wurde auf Grundlage langjähriger Erfahrungen in der Zerspanung entwickelt und vollständig in unserem Unternehmen aus polnischen Materialien hergestellt, was einen jahrelangen störungsfreien Betrieb gewährleistet.

Ursprünglich für den internen Bedarf entwickelt und hergestellt, um Abläufe zu automatisieren und die Teileproduktionszeit zu verkürzen, verwenden heute Hunderte von Unternehmen auf der ganzen Welt unsere Lösung.

Was sind die Vorteile unseres Greifers:

• Alle Komponenten werden in unserem Unternehmen mit modernen Maschinen und Technologien von POLNISCHEN Mitarbeitern unter strenger Qualitätskontrolle hergestellt.
• Die Greiferarme werden professionell wärmebehandelt, was ihre Lebensdauer verlängert!
• Der Greifer erhöht die Effizienz der Drehbank und verkürzt die Zeit zum Auswerfen und Einsetzen des Materials in die richtige Position erheblich!
• Er ist völlig autonom und benötigt kein zusätzliches Zubehör wie Wasser, Kühlmittel, Luft usw.
• Die Einstellschraube ermöglicht eine sofortige Einstellung auf den erforderlichen Durchmesser in Sekunden.

Unser Greifer ist die ideale Lösung für alle Werkstätten mit CNC-Drehmaschinen, die beispielsweise aufgrund hoher Anschaffungskosten oder großer Abmessungen nicht mit einem automatischen Stangenlader ausgestattet sind.

Der Greifer ist für die Montage in der Werkzeugkopfaufnahme vorgesehen.

Befestigung: WELDON 40

Sortiment an gezogenen Stangen: 30-80mm

Video der Arbeit auf YouTube: https://www.youtube.com/watch?v=owutJTO05xg&ab_channel=DEFCOMEU

HÄUFIG GESTELLTE FRAGEN

Wie hoch ist die Lebensdauer der Greiferklauen?

Ab 50.000 – 500.000 Stück, abhängig von der Art des zu verarbeitenden Materials und der Stangenoberfläche (gewalzt, gezogen).

Bei Verschleiß oder Kollision können jederzeit zusätzliche Greifer nachgekauft werden.

Wie ist die Wiederholgenauigkeit der Stangenverlängerungen durch den Greifer?

Unter 0,1 mm

Wie programmiere ich eine Drehmaschine richtig, um einen Greifer zu betreiben?

1. Aufrufen des Revolvers, auf dem der Greifer montiert ist.

2. Positionierung in der Z-Achse ..........

3. Verfahren in der X-Achse auf das Material, um die Stange zu greifen.

4. Lösen der Backen des Drehfutters.

5. Zeitverzögerung zum Öffnen der Backen (von 0,1 s bis 1 s).

6. Ziehen der Stange in der Z-Achse gemäß den Programmrichtlinien.

7. Einspannen der Backen im Drehfutter.

8. Zeitverzögerung zum Schließen der Backen (von 0,1 s bis 1 s).

9. Verlassen Sie das Material in der X-Achse.

10. Kehren Sie zum Nullpunkt zurück und setzen Sie die Produktion fort.

BEISPIELPROGRAMM:

N01 T0404 M5 (ZUFÜHRUNG)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (Backen öffnen)

N05 G04 F0.5 (Zeitverzögerung für Backenöffnung)

N06 G0 Z0

N07 M83 (Backen schließen)

N08 G04 F0,5 (Pausezeit für Backenschließen)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

Wie stelle ich den Abstand der Greiferklauen richtig ein?

Die Abstandseinstellung erfolgt mit einem Inbusschlüssel durch Links- oder Rechtsdrehen der Schraube (Foto unten), nachdem die Feststellschraube gelöst wurde.

Der Abstand sollte 0,5-1mm kleiner sein als der Stangendurchmesser (je nach Materialart und -gewicht).

Die Verwendung von elastischem Material bei der Herstellung der Pfoten ermöglicht eine starke Kompression des Materials.
