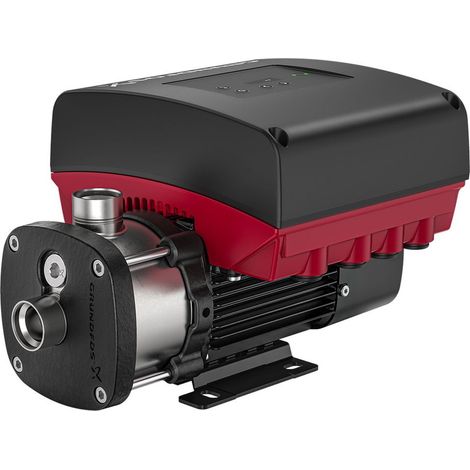

Grundfos Horizontale Kreiselpumpe CME 10-4 A-R-G-V-AQQV S-A-D-N, 3x400V 5,5kW 3480/min, Einbaulänge 553mm

Grundfos Horizontale Kreiselpumpe CME 10-4 A-R-G-V-AQQV S-A-D-N, 3x400V 5,5kW 3480/min, Einbaulänge 553mm

Die Grundfos Horizontale Kreiselpumpe CME 10-4 ist eine kompakte, mehrstufige und normalsaugende Pumpe, die durch ihre hohe Zuverlässigkeit und Energieeffizienz überzeugt. Ausgestattet mit einem 3-phasigen Permanentmagnet-Synchronmotor der Energieeffizienzklasse IE5, eignet sie sich ideal für anspruchsvolle Anwendungen, bei denen eine präzise Leistungsanpassung erforderlich ist. Die medienberührten Bauteile bestehen aus hochwertigem Edelstahl 316, was eine lange Lebensdauer und Robustheit sicherstellt.

Wie erfolgt die Drehzahlregelung der Pumpe?

Die Pumpe verfügt über einen integrierten Frequenzumrichter sowie einen PI-Regler, die direkt im Klemmenkasten untergebracht sind. Diese elektronische Drehzahlregelung ermöglicht eine kontinuierliche und bedarfsgerechte Anpassung der Motordrehzahl. Über das Bedienfeld am Klemmenkasten lassen sich Sollwerte definieren sowie die Betriebsarten MIN, MAX oder Stopp wählen. Der aktuelle Betriebszustand wird dabei intuitiv über die Grundfos Eye Zustandsanzeige mittels farbiger Leuchtsignale visualisiert.

Welche Anschlussmöglichkeiten bietet das System?

Für eine flexible Integration in bestehende Anlagen bietet der Klemmenkasten zahlreiche Schnittstellen. Dazu gehören ein fest belegter Digitaleingang, zwei Analogeingänge für verschiedene Signalbereiche sowie ein frei konfigurierbarer Digitaleingang. Zudem stehen eine 24 V-Spannungsversorgung für Sensoren, zwei potenzialfreie Melderelaisausgänge sowie eine GENIbus-Schnittstelle zur Verfügung. Optional kann die Kommunikation über die Grundfos GO Remote App erfolgen, um Betriebsparameter wie Drehzahl oder Leistungsaufnahme komfortabel auszulesen.

Technische Daten

• Motorausgangsleistung (P2): 5,5 kW
• Energieeffizienzklasse: IE5
• Max. Volumenstrom: 18 m³/h
• Max. Arbeitsdruck: 16 bar
• Medientemperaturbereich: -20 bis 90 °C
• Nenndurchmesser Anschluss: 1 1/2 Zoll
• Drehzahl: 3480 1/min
• Schutzart: IP55
• Werkstoff Pumpengehäuse: Edelstahl 316 (1.4401)
• Mindesteffizienzindex (MEI): 0,52

Die Grundfos CME 10-4 bietet durch ihre stufenlose Drehzahlregelung und den hocheffizienten IE5-Motor eine optimale Lösung für den bedarfsgerechten Betrieb. Mit einer Motorleistung von 5,5 kW und einer robusten Konstruktion aus Edelstahl 316 ist sie für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die einfache Bedienung über das integrierte Display sowie die vielfältigen Schnittstellen für die Anlagensteuerung machen diese Kreiselpumpe zu einer leistungsstarken Komponente für industrielle und gewerbliche Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Horizontale Kreiselpumpen
• Hersteller-Produktgruppe: Horizontale Kreiselpumpe CM
• Hersteller-Artikelnummer: 99181061
• Nennstrom: 9,95
• Ausführung: horizontal
• Gewicht: 45,885
• Anzahl der Phasen: 3
• Max. Volumenstrom: 18
• Drehzahl: 3480
• Umgebungstemperatur: -20 - 55
• Bemessungsspannung: 380 - 500
• Werkstoff des Anschlusses: rostfreier Stahl
• Einbaulänge: 553
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP55
• Werkstoff des Gebläserads/Laufrads: rostfreier Stahl
• Motorausgangsleistung (P2): 5,5
• Mindesteffizienzindex (MEI): 0,52
• Volumenstrom (BEP): 12
• Förderhöhe bei Volumenstrom (BEP): 726,67
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Motor-Energieeffizienzklasse: IE5
• Mit Trockenlaufschutz: nein
• Funkstandard 5G: nein
• Funkstandard 2G: nein
• Funkstandard 3G: nein
• Funkstandard 4G: nein
• Selbstansaugend: nein
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 16
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Pumpenhöhe: 553
• Isolationsklasse nach IEC: F
• Motor mit verlängerter Achse: nein
• Werkstoffgüte des Pumpengehäuses: Edelstahl 316 (1.4401)
• Mediumtemperatur (Dauerbetrieb): -20 - 90
• Werkstoffgüte Gebläserad/Laufrad: Edelstahl 316 (1.4401)
• Anschluss Einlassseite: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser, Anschluss Einlassseite: 1 1/2 Zoll (40)
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Werkstoffgüte Anschluss: Edelstahl 316 (1.4401)
• Anschluss Auslassseite: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
