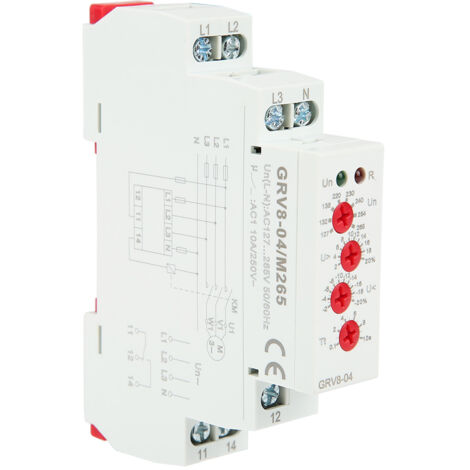

GRV8-04 Dreiphasen-Spannungsregelungsrelais, Phasenausfallschutz und Phasenumkehr M265

Willkommen in unserem Shop!

Dieses Spannungsüberwachungsrelais ist ein vielseitiges und präzises Schutz- und Steuergerät, das für einfache Installation und zuverlässigen Betrieb entwickelt wurde.

Dank einer effizienten Messung des Effektivwerts (True RMS) überwacht es kontinuierlich seine eigene Betriebsspannung und gewährleistet so optimalen Schutz Ihrer Geräte.

Hauptmerkmale:

- Selbstüberwachende Spannung (True-RMS-Messung) mit einer Messgenauigkeit von maximal 1 %.

- Acht wählbare Nennspannungen: 127 V, 132 V, 138 V, 220 V, 230 V, 240 V, 254 V, 265 V (Phase-Neutralleiter).

- Klare Anzeige des Relaisstatus über LEDs: grüne LED für Betriebsbereitschaft und rote LED für Relaisausgang.

- Ultrakompakte Bauform für einfache Montage auf einer Standard-35-mm-DIN-Schiene.

- Integrierter Schutz gegen falsche Phasenfolge und Phasenverlust.

- Feineinstellungen: Spannungsschwelle (2 % bis 20 % der Nennspannung), Ansprechzeit (0,1 s bis 10 s) und feste Verzögerungsrate von 2 %.

Detaillierte Spezifikationen:

Funktion: LN-Spannungsüberwachung (4-Leiter-Drehstromsystem).

Überwachungsanschlüsse: L1, L2, L3, N.

Stromversorgung: L1-N.

Nennfrequenz: 45 Hz - 65 Hz.

Messbereich: 101 V - 318 V.

Einschaltverzögerung: 0,5 s.

Rückstellzeit: 1 s.

Potentiometer-Einstellgenauigkeit: 10 %.

Fehler aufgrund von Temperaturschwankungen: 0,05 %/°C (Referenzwert) bei 20°C).

Ausgang: 1 SPDT-Kontakt (1RT). Kapazität: 10 A (AC1) bei 250 V AC oder 24 V DC.

Minimale Schaltleistung: 500 mW.

Überspannungsschutz: einstellbar von 2 % bis 20 %.

Unterspannungsschutz: einstellbar von -20 % bis -2 %.

Mechanische Lebensdauer: 10 Millionen Schaltzyklen.

Maximale Montagehöhe: ≤ 2000 mm.

Kompakte Abmessungen für die Montage auf einer 35-mm-DIN-Schiene.

Gewicht: ca. 76 g.

Ideale Anwendungsbereiche:

Schutz und Steuerung von Geräten wie Turmdrehkranen, Aufzügen, Landmaschinen oder Kühlwagen.

Schutz von Geräten vor Phasenumkehr.

Umschaltung zwischen Normal- und Notstromversorgung.

Schutz dynamischer Lasten vor Phasenausfall.

Lieferumfang: 1 Spannungsüberwachungsrelais.
