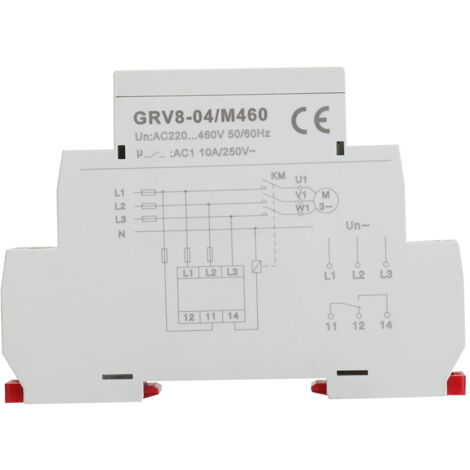

GRV8-04 Dreiphasen-Spannungsüberwachungsrelais, Phasenausfallschutz, Phasenfolge M460

Merkmale: 1. Dieses Relais überwacht seine eigene Betriebsspannung (Effektivwertmessung). 2. Acht einstellbare Nennspannungen sind verfügbar. 3. Die Spannungsmessgenauigkeit beträgt weniger als 1 %. 4. Der Betriebszustand des Relais wird durch LEDs angezeigt. 5. Dank seiner ultrakompakten Bauweise kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden. 6. Anwendungsbereiche: Schutz und Steuerung von Anlagen (Turmdrehkrane, Aufzüge, Landmaschinen, Kühlwagen); Verpolungsschutz; Schalten von Normal- und Notstrom; Phasenausfallschutz bei dynamischer Last. Spezifikationen: Funktion: LL-Spannungsüberwachung (Drehstrom, 3-Leiter-System) Überwachungsklemmen: L1-L2-L3 Stromversorgung: L1-L2 Bemessungsbetriebsspannung: 220-230-240-380-400-415-440-460 V (PP) Bemessungsfrequenz: 45 Hz-65 Hz Messbereich: 176 V-552 V Spannungsschwellenbereich: 2%-20% (Nennspannung) Feste Spannungsverzögerung: 2% Spannungsmessfehler: ≤ 1% Einschaltverzögerung: 0,5 s Einstellgenauigkeit des Drehknopfs: 10% Rückstellzeit: 1 s Temperaturschwankungsfehler: 0,05%/°C, bei ≤ 20 °C Ausgang: 1 x SPDT; 10 A/AC1; Stromversorgung: 250 V AC / 24 V DC; Minimale Schaltleistung: 500 mW; Überspannung: 2% bis 20%; Unterspannung: -20 % bis 2 %; Zeitverzögerung: einstellbar von 0,1 bis 10 s; Phasenausfallschutz: Ja; Betriebsanzeige: Grüne LED; Ausgangsrelais-Anzeige: Rote LED; Mechanische Lebensdauer: 10⁷ Schaltzyklen; Montage: auf 35-mm-DIN-Schiene; Montagehöhe: ≤ 2000 m; Gewicht: ca. 78 g; Lieferumfang: 1 Spannungsüberwachungsrelais
1. Dieses Relais überwacht seine eigene Betriebsspannung (Effektivwertmessung). 2. Acht Nennspannungen sind verfügbar und einstellbar. 3. Die Spannungsmessgenauigkeit beträgt weniger als 1 %. 4. Der Betriebszustand des Relais wird durch LEDs angezeigt. 5. Dank seiner ultrakompakten Bauform kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden.
