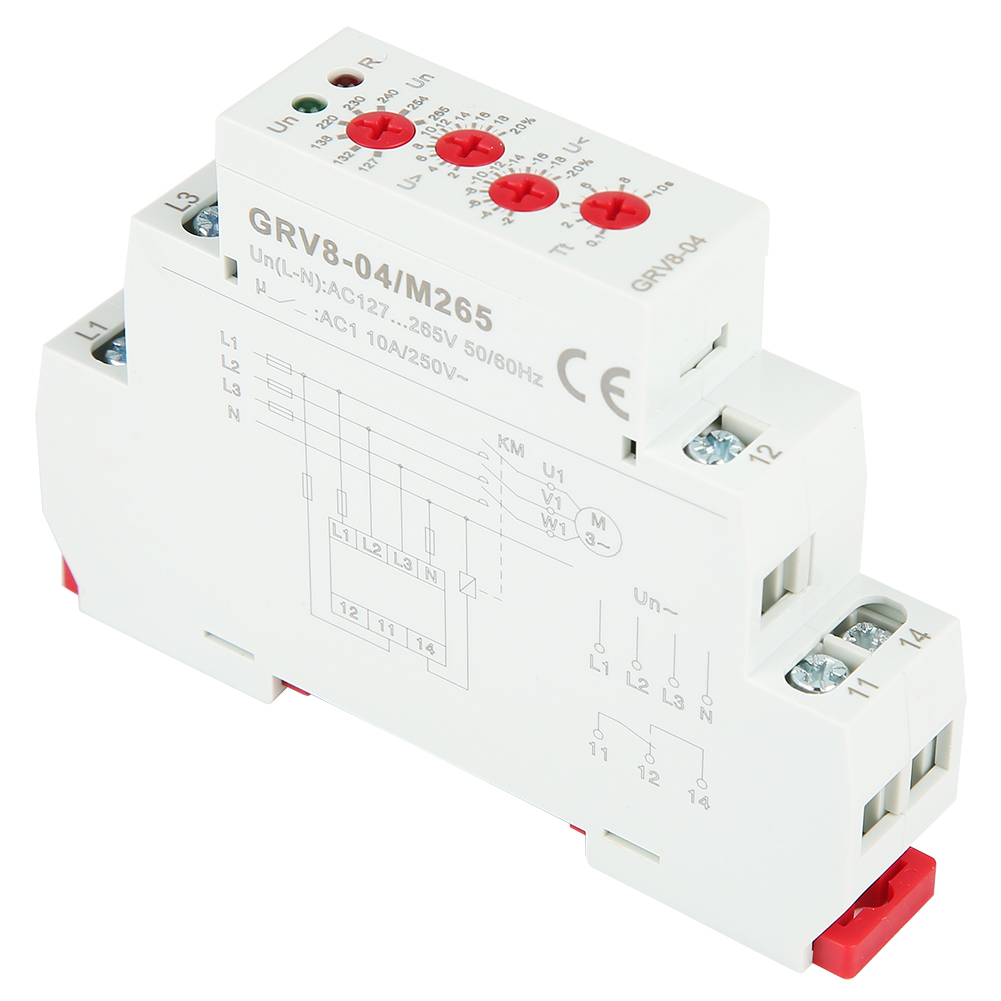

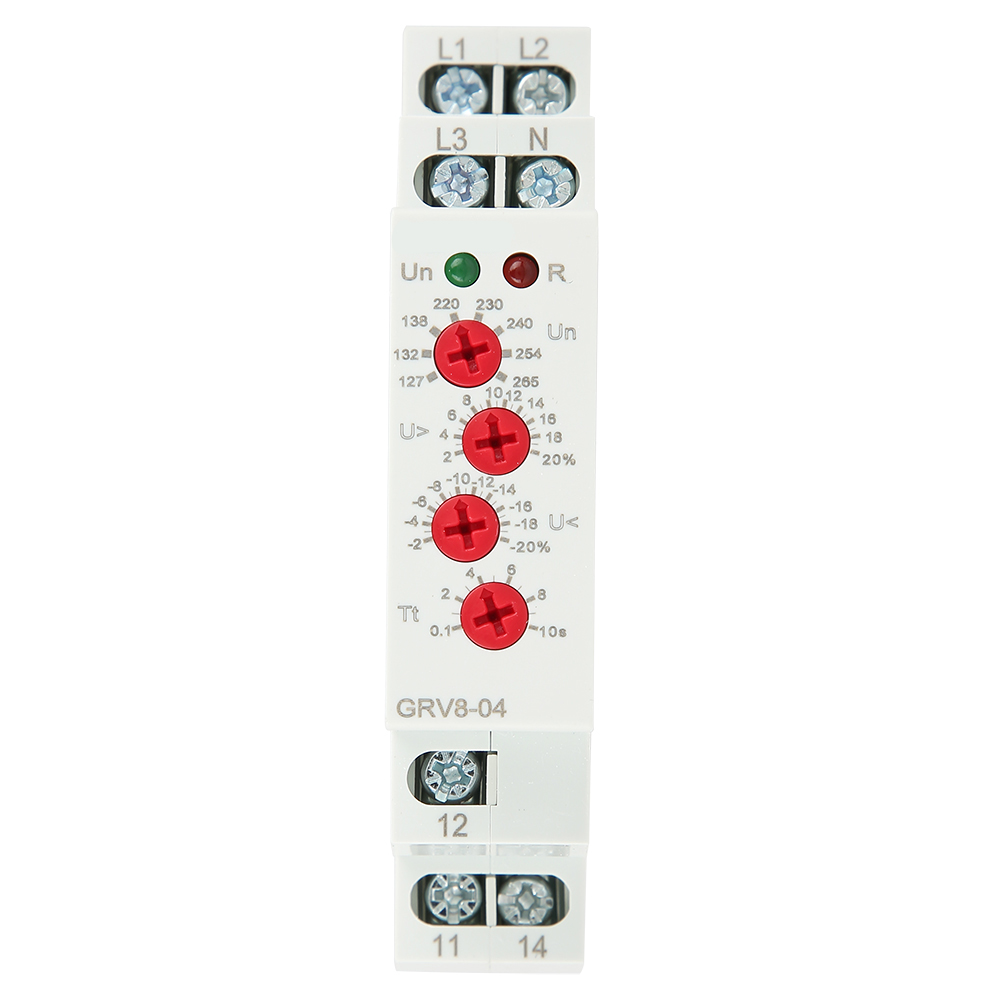

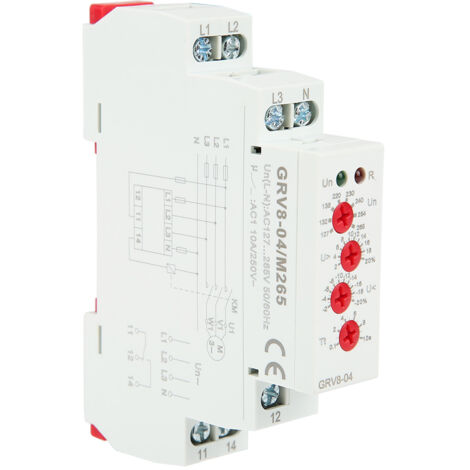

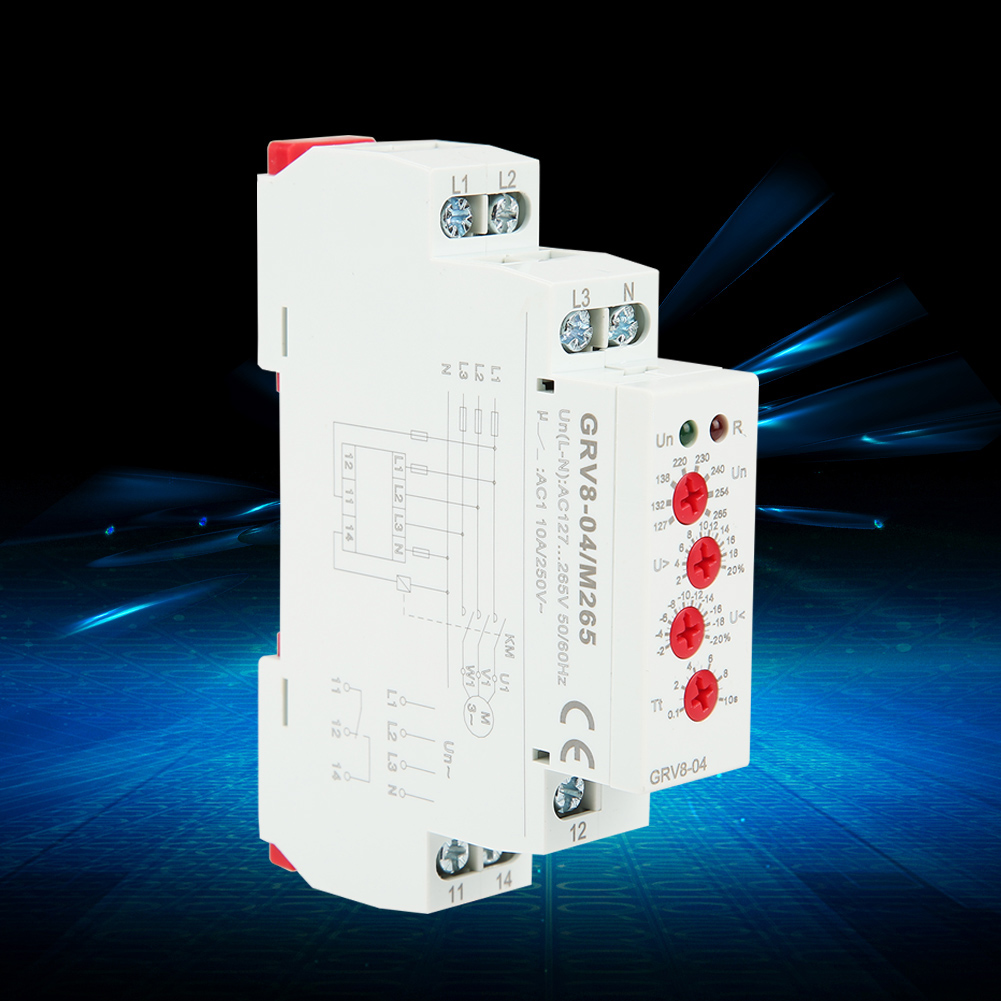

GRV8-04 M265 Dreiphasenspannungsrelais, Dreiphasenspannungsüberwachungsrelais, Phasenfolge, Phasenausfall

Funktionen:

4. Der Betriebszustand des Relais wird durch LED-Anzeigen angezeigt.

5. Dank seiner geringen Stellfläche kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden.

6. Anwendungen: Geräteschutz und -steuerung (Turmkräne, Aufzüge, landwirtschaftliche Geräte, Kühlwagen); Verpolungsschutz; Normal-/Notstromschalter; Schutz gegen Phasenausfall einer dynamischen Last.

Spezifikationen:

Überwachungsklemmen: L1-L2-L3-N

Stromversorgung: L1-N

Nennfrequenz: 45 Hz-65 Hz

Messbereich: 101 V-318 V

Einschaltverzögerung: 0,5 s

Genauigkeit der Knopfeinstellung: 10 %

Rückstellzeit: 1 s

Temperaturschwankungsfehler: 0,05 %/°C, bei 20 °C

Ausgang: 1 Polaritätsumkehrschalter; 10 A/AC1; 250 VAC/24 VDC

Minimale Schaltleistung: 500 mW

Überspannung: 2 %–20 %

Unterspannung: -20 %–2 %

Aktionsverzögerung: Einstellbar von 0,1 bis 10 s

Phasenfolgeschutz: Ja

Phasenausfallschutz: Ja

Betriebsanzeige: Grüne LED

Ausgangsrelaisanzeige: Rote LED

Mechanische Lebensdauer: 1 x 107

Montage: 35 mm DIN-Schiene

Montagehöhe: ≤ 2000 m

Gewicht: Ca. 76 g
