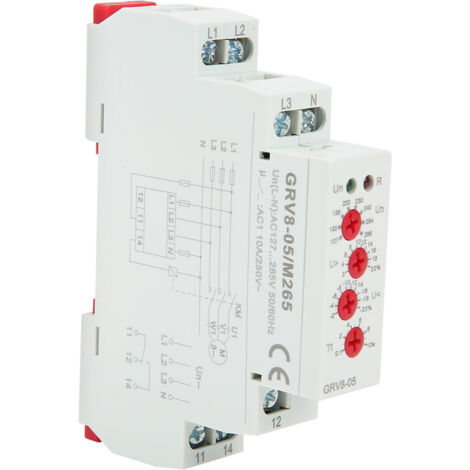

GRV8-05 Dreiphasen-Spannungsüberwachungsrelais mit Phasenfehlerschutz und Phasensequenz M265

Merkmale: 1. Dieses Relais überwacht seine eigene Betriebsspannung (Effektivwertmessung). 2. Acht einstellbare Nennspannungen sind verfügbar. 3. Die Spannungsmessgenauigkeit beträgt weniger als 1 %. 4. Der Betriebszustand des Relais wird durch LEDs angezeigt. 5. Dank seiner ultrakompakten Bauweise kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden. 6. Anwendungsbereiche: Schutz und Steuerung von Anlagen (Turmdrehkrane, Aufzüge, Landmaschinen, Kühlwagen); Verpolungsschutz; Schalten von Normal- und Notstrom; Phasenausfallschutz bei dynamischer Last. Spezifikationen: Funktion: LN-Spannungsüberwachung (4-Leiter-Drehstromsystem) Überwachungsklemmen: L1-L2-L3-N Stromversorgung: L1-N Bemessungsbetriebsspannung: 127-132-138-220-230-240-254-265 V (PN) Bemessungsfrequenz: 45 Hz-65 Hz Messbereich: 101 V-318 V Spannungsschwellenbereich: 2%-20% (Nennspannung) Feste Spannungsverzögerungsrate: 2% Spannungsmessfehler: ≤ 1% Einschaltverzögerung: 0,5 s Einstellgenauigkeit des Drehknopfes: 10% Rückstellzeit: 1 s Temperaturschwankungsfehler: 0,05%/°C, bei ≤ 20 °C Ausgang: 1 x SPDT; 10 A/AC1; 250 V AC / 24 V DC Minimale Schaltleistung: 500 mW Überspannung: 2 % bis 20 % Unterspannung: -20 % bis 2 % Spannungsunsymmetrie: 8 % Zeitverzögerung: 0,1 bis 10 s (einstellbar) Phasenfolgeschutz: Ja Phasenfehlerschutz: Ja Betriebsanzeige: Grüne LED Ausgangsrelais-Anzeige: Rote LED Mechanische Lebensdauer: 10⁷ Schaltzyklen Montage: 35-mm-DIN-Schiene Montagehöhe: ≤ 2000 m Gewicht: ca. 76 g Lieferumfang: 1 Spannungsüberwachungsrelais
1. Dieses Relais überwacht seine eigene Betriebsspannung (Effektivwertmessung). 2. Acht Nennspannungen sind verfügbar und einstellbar. 3. Die Spannungsmessgenauigkeit beträgt weniger als 1 %. 4. Der Betriebszustand des Relais wird durch LEDs angezeigt. 5. Dank seiner ultrakompakten Bauform kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden.
