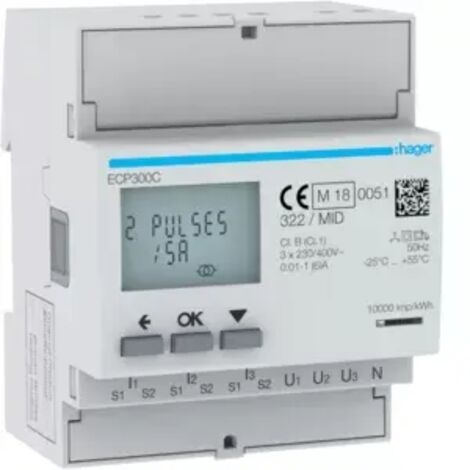

Hager ENERGIEZ.3PH.INDIREKT S0 MID (ECP300C)

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.

Technische Details:

Name	Wert
Hersteller Artikelnummer	ECP300C
Type	ECP300C
Nennspannung (Un) N-L	92 bis 276 V
Impulsrate	1 bis 10000 Imp/kV Ah
Breite in Teilungseinheiten	4
Tarifsteuerung	extern
Impulsart	S0
Nennstrom (In)	5 A
Energieart	Wirk- und Blindleistung
Impulsausgang	elektrisch
Maximalstrom (Imax)	6 A
Zulassung	Measuring Instruments Directive
Genauigkeitsklasse	B
Tarifausführung	Zweitarif
Anzeigeart	digital
Anzahl der Stellen	9
Zählertyp	elektronisch
Messungsart Lastgang	nein
Geeignet für	Bezug/Lieferung
Polart	Vierleiter
Ausführung	Messwandler
Frequenz	45 bis 65 Hz
Mit Sperrcode	nein
Schutzart (IP)	IP20
Rücklaufsperre	ja
EDL40-Signatur	nein
Montageart	REG
Geeicht	ja
Nennspannung (Un) L-L	160 bis 480 V
