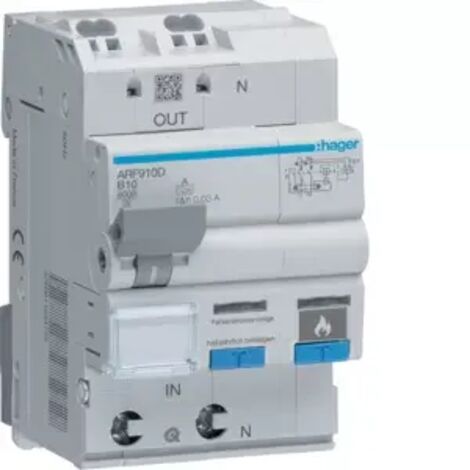

hager Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P u. N 6kA B-10A 30mA Typ A 3M

hager Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P u. N 6kA B-10A 30mA Typ A 3M

AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit FI/LS-Schalter 1P+N nach DIN EN 61009-1 (VDE 0664-20), DIN EN 61009-2-1 (VDE 0664-21), mit Differenzstromüberwachung Typ A (30 mA), mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), blaue Test-Tasten für die AFD-Einheit mit Fehlerlichtbogenanzeigeund Fehlerstromanzeige.Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Nennstrom: 10 A
Auslösecharakteristik: B
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Schließ- und Abschaltvermögen Idm: 6 kA
Bemessungsfehlerstrom Idn: 30
Anzahl Module: 3

Fabrikat : Hager

Artikel : ARF910D

Produktspezifikation

• Anzahl Module: 3
• Auslösecharakteristik: B
• Ausschaltvermögen Icn bei 230V AC nach IEC 61009-1: 6 kA
• Bemessungsbetriebsspannung Ue: 230 - 230 V
• Bemessungsfehlerstrom Idn: 30 mA
• Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
• Betriebstemperatur: -25 - 40 °C
• Breite: 53,20 mm
• Energiebegrenzungsklasse I²t: 3
• Frequenz: 50 - 50 Hz
• Gerätelebensdauer, elektrische Schaltspiele: 2000
• Gerätelebensdauer, mechanische Schaltspiele: 4000
• Gesamtverlustleistung unter Nennstrom: 3,18 W
• Höhe: 83 mm
• Isolationsspannung Ui: 500 V
• Lager-/Transporttemperatur: -25 - 70 °C
• Nennstrom: 10 A
• Nennstrom bei -10°C: 12,08 A
• Nennstrom bei -15°C: 12,32 A
• Nennstrom bei -20 °C: 12,55 A
• Nennstrom bei -25°C: 12,78 A
• Nennstrom bei -5°C: 11,84 A
• Nennstrom bei 0 °C: 11,60 A
• Nennstrom bei 10°C: 11,09 A
• Nennstrom bei 15°C: 10,83 A
• Nennstrom bei 20 °C: 10,56 A
• Nennstrom bei 25°C: 10,28 A
• Nennstrom bei 30°C: 10 A
• Nennstrom bei 35°C: 9,71 A
• Nennstrom bei 40 °C: 9,41 A
• Nennstrom bei 45 °C: 9,10 A
• Nennstrom bei 50 °C: 8,78 A
• Nennstrom bei 55°C: 8,44 A
• Nennstrom bei 5°C: 11,35 A
• Nennstrom bei 60°C: 8,09 A
• Nennstrom bei 65°C: 7,73 A
• Nennstrom bei 70°C: 7,35 A
• Nominales Drehmoment: 2,10 - 2,10 Nm
• Nominales Drehmoment Untere Klemme: 2 - 2 Nm
• Polart: 1P+N
• Schließ- und Abschaltvermögen Idm: 6 kA
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 70 mm
• Typ des Fehlerstromschutzes: A
• Typ obere Anschlussklemme für modulare Geräte: quickconnect
• Typ untere Anschlussklemme für modulare Geräte: biconnect, quickbusbar
