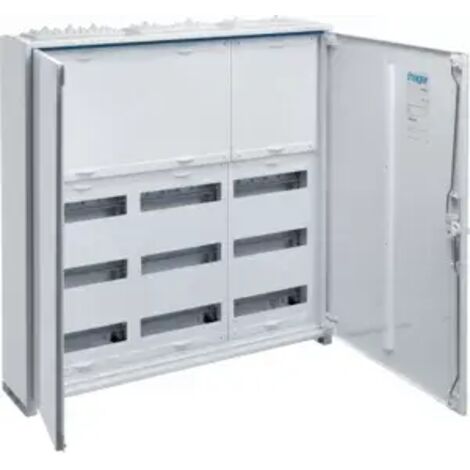

hager Feldverteiler AP, IP44, SKII, 108 PLE, 3x5 Reihen, HS-Abst. 150mm, 800x800x161mm

hager Feldverteiler AP, IP44, SKII, 108 PLE, 3x5 Reihen, HS-Abst. 150mm, 800x800x161mm

Feldverteiler nach DIN EN 61 439-1/-3 zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15 mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5 mm hohen Hutschienen in 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Hinweis: Sperrbare Schließsysteme und Türen sind austauschbar.

Montage auf: Aufputz
Anzahl der Schienen: 11
Anzahl Reihen: 11
Anzahl Felder: 3
Anzahl Module: 108
Höhe: 800 mm
Breite: 800 mm
Tiefe: 165 mm
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP44
Halogenfrei: Nein
Schließungstyp: Stangenschloss, Ohne Schloss

Fabrikat : Hager

Artikel : FWB53N

Produktspezifikation

• Absicherung Hauptschalter als Einspeisegerät: Nein
• Anzahl Felder: 3
• Anzahl Module: 108
• Anzahl Reihen: 11
• Anzahl Schranktüren: 2
• Anzahl der Leitungseinführungen: 12
• Anzahl der Schienen: 11
• Anzahl der Schlösser: 1
• Ausführung des Handgriffes: Klappgriff mit Vorreiber
• Breite: 800 mm
• Breite in Teilungseinheiten: 36
• Einbautiefe: 161 mm
• Farbe: Reinweiß
• Geeignet für Aussenbereich: Nein
• Glühdrahttest: 750 °C
• Höhe: 800 mm
• IP-Klasse (Ingress Protection): IP44
• Mit Erdungsklemmenblock: Nein
• Mit Leitungseinführung: Ja
• Mit Montageplatte: Nein
• Mit Neutralleiterklemmenblock: Nein
• Mit Schloss: Nein
• Mit transparentem Deckel/Tür: Nein
• Montage auf: Aufputz
• Montageart: Aufputz
• Nennstrom: 125 A
• RAL Nummer: 9010
• Schließungstyp: Stangenschloss, Ohne Schloss
• Schutzklasse: Schutzklasse II
• Stoßfestigkeit IK: IK09
• Tiefe: 165 mm
• Werkstoff: Stahl
