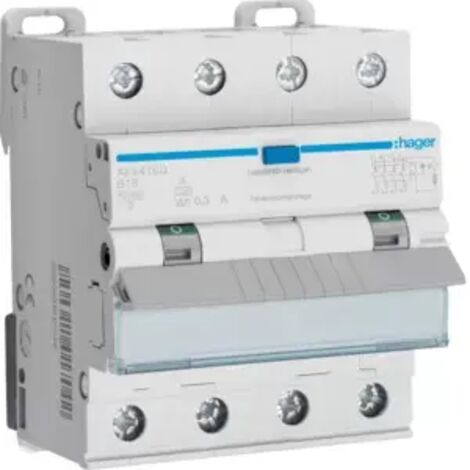

hager Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 300mA Typ A

hager Fehlerstrom-Leitungsschutzschalter 4P 10kA B-16A 300mA Typ A

Fehlerstrom-Leitungsschutzschalter nachDIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Nennstrom: 16 A
Bemessungsfehlerstrom Idn: 300
Auslösecharakteristik: B
Typ des Fehlerstromschutzes: A
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 4000 V
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Frequenz: 50 - 50 Hz
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Gesamtverlustleistung unter Nennstrom: 10.90 W

Fabrikat : Hager

Artikel : AFX416D

Produktspezifikation

• 360° Montagemöglichkeit: Ja
• Anschlussart: Schraubanschluss
• Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
• Anzahl Module: 4
• Auslösecharakteristik: B
• Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1: 10 kA
• Ausschaltvermögen Icn bei 400V AC nach IEC 60898-1: 10 kA
• Bemessungsbetriebsspannung Ue: 230 - 400 V
• Bemessungsfehlerstrom Idn: 300 mA
• Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
• Betriebstemperatur: -25 - 40 °C
• Breite: 71 mm
• Energiebegrenzungsklasse I²t: 3
• Frequenz: 50 - 50 Hz
• Gesamtverlustleistung unter Nennstrom: 10,90 W
• Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
• Höhe: 84 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 500 V
• Isolationsfestigkeit: 2 kV
• Nennstrom: 16 A
• Nennstrom bei -10°C: 18,60 A
• Nennstrom bei -15°C: 18,90 A
• Nennstrom bei -20 °C: 19,10 A
• Nennstrom bei -25°C: 19,40 A
• Nennstrom bei -5°C: 18,30 A
• Nennstrom bei 0 °C: 18 A
• Nennstrom bei 10°C: 17,30 A
• Nennstrom bei 15°C: 17 A
• Nennstrom bei 20 °C: 16,70 A
• Nennstrom bei 25°C: 16,30 A
• Nennstrom bei 30°C: 16 A
• Nennstrom bei 35°C: 15,60 A
• Nennstrom bei 40 °C: 15,20 A
• Nennstrom bei 45 °C: 14,90 A
• Nennstrom bei 50 °C: 14,40 A
• Nennstrom bei 55°C: 14 A
• Nennstrom bei 5°C: 17,60 A
• Nennstrom bei 60°C: 13,60 A
• Nominales Drehmoment: 2 - 2 Nm
• Nominales Drehmoment Obere Klemme: 2 - 2 Nm
• Nominales Drehmoment Untere Klemme: 2 - 2 Nm
• Polanzahl abgesichert: 4
• Polart: 4P
• Position Neutralleiter: Links, Rechts
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 70 mm
• Typ des Fehlerstromschutzes: A
• Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
• Typ untere Anschlussklemme für modulare Geräte: biconnect
• Versorgungsspannungsart: AC
