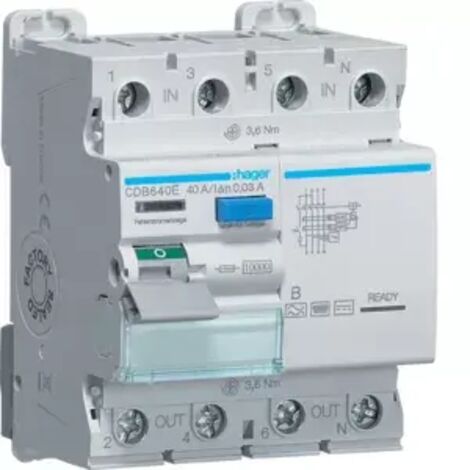

hager Fehlerstromschutzschalter, FI-Schutzschalter 4-polig 10kA 40A 30mA Typ B

hager Fehlerstromschutzschalter, FI-Schutzschalter 4-polig 10kA 40A 30mA Typ B

Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) und DIN EN 62423 (VDE 0664-40). Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 2 kHz. Zur Einhaltung der Anforderungen aus den Installationsnormen DIN VDE 0100-410 und DIN VDE 0100-530.Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Bi-Connect-Klemmen unten, externe blaue Test-Taste, Typ B. Betriebsanzeige, Hutschienenschieber oben und unten für leichte Installation. Beschriftungsmöglichkeit direkt am Gerät.

Polart: 3P+N
Nennstrom: 40 A
Bemessungsfehlerstrom Idn: 30
Isolationsspannung Ui: 400 V
Anzahl Module: 4
Typ des Fehlerstromschutzes: B

Fabrikat : Hager

Artikel : CDB640E

Produktspezifikation

• Anschlussart: Schraubanschluss
• Anschlussquerschnitt des Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
• Anschlussquerschnitt des Ausgangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
• Anzahl Module: 4
• Ausrichtung obere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
• Ausrichtung untere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
• Bemessungsbetriebsspannung Ue: 230 - 400 V
• Bemessungsfehlerstrom Idn: 30 mA
• Bemessungskurzschlussstrom Inc nach EN61008-1: 10 kA
• Betriebstemperatur: -25 - 70 °C
• Breite: 72 mm
• Frequenz: 50 - 50 Hz
• Geeignet für DIN Schiene: Ja
• Gerätelebensdauer, elektrische Schaltspiele: 10000
• Gerätelebensdauer, mechanische Schaltspiele: 20000
• Gesamtverlustleistung unter Nennstrom: 6,77 W
• Höhe: 85 mm
• IP-Klasse (Ingress Protection): IP20
• Isolationsspannung Ui: 400 V
• Isolationsfestigkeit: 2 kV
• Max. Betriebsspannung: 440 V
• Max. Höhe: 2000 m
• Nennimpulsfestigkeit Uimp IEC 60947-3: 6000 V
• Nennstrom: 40 A
• Nennstrom bei -10°C: 40 A
• Nennstrom bei -15°C: 40 A
• Nennstrom bei -20 °C: 40 A
• Nennstrom bei -25°C: 40 A
• Nennstrom bei -5°C: 40 A
• Nennstrom bei 0 °C: 40 A
• Nennstrom bei 10°C: 40 A
• Nennstrom bei 15°C: 40 A
• Nennstrom bei 20 °C: 40 A
• Nennstrom bei 25°C: 40 A
• Nennstrom bei 30°C: 40 A
• Nennstrom bei 35°C: 40 A
• Nennstrom bei 40 °C: 40 A
• Nennstrom bei 45 °C: 40 A
• Nennstrom bei 50 °C: 40 A
• Nennstrom bei 55°C: 40 A
• Nennstrom bei 5°C: 40 A
• Nennstrom bei 60°C: 40 A
• Nennstrom bei 65°C: 40 A
• Nennstrom bei 70°C: 40 A
• Nominales Drehmoment Obere Klemme: 3,60 - 3,60 Nm
• Nominales Drehmoment Untere Klemme: 3,60 - 3,60 Nm
• Polart: 3P+N
• Schließ- und Abschaltvermögen Idm: 0,80 kA
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 70 mm
• Typ des Fehlerstromschutzes: B
• Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
• Typ untere Anschlussklemme für modulare Geräte: biconnect
• Versorgungsspannungsart: AC
