Allgemeine Beschreibung

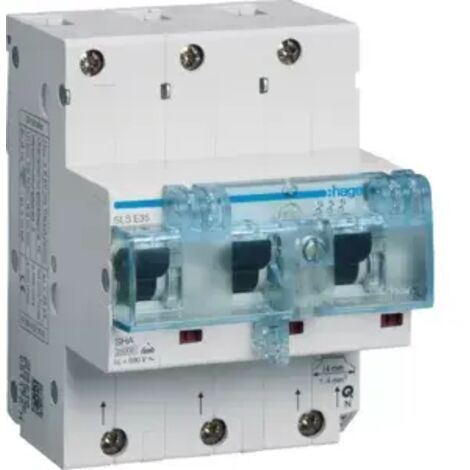

Der dreipolige Schutzschalter Hager HTN335E bietet zuverlässigen elektrischen Schutz für industrielle Umgebungen. Er unterstützt eine Spulenspannung von 690 V, einen Nennstrom von 35 A und eine Eingangsspannung von 230/400 V bei 50/60 Hz. Kompakt (81 mm x 110 mm) und robust, gewährleistet er die optimale Sicherheit Ihrer elektrischen Installationen.Technische daten
- Nennstrom: 35 A
- Isolationsspannung Ui: 690 V
- Bemessungsbetriebsspannung Ue: 230 - 400 V
- Auslösecharakteristik: E
- Polart: 3P
- Polanzahl: 3
- Höhe: 110 mm
- Breite: 81 mm
- Tiefe: 85 mm
- Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
- Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
- Verlustleistung pro Pol: 5.60 W
- Gesamtverlustleistung unter Nennstrom: 16.80 W
- Betriebstemperatur: -25 - 55 °C
- Lager-/Transporttemperatur: -25 - 80 °C
- Frequenz: 50 - 60 Hz
- Nominales Drehmoment: 4 - 4 Nm
- IP-Klasse (Ingress Protection): IP20
- Anzahl Module: 4.50
Kompatibilität und Zubehör
Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen:
- Für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten
- Für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage
- Für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel
Installation
Der Hager HTN335E ist für die Montage auf DIN-Schienen konzipiert.
Anwendung
Dieser Schutzschalter ist ideal für industrielle Anwendungen, wo ein zuverlässiger elektrischer Schutz erforderlich ist.
