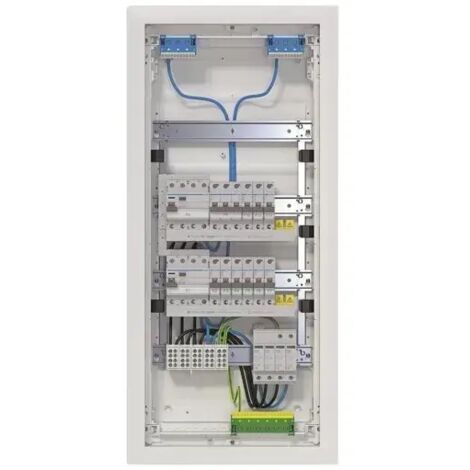

hager Kleinv.,volta,UPV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit

hager Kleinv.,volta,UPV,4x12PLE,IP30,bestückt u. verdrahtet,2 FI-Kreise,Übersp.ableit

Installations-Komplettkleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar. Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90° Drehung, serienmäßig plombierbar. Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage. Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig.
Bestückt und verdrahtet mit:
- 2 x FI-Schalter, 4-polig, 40A
- 9 x LS Schalter, 1-polig, 16A
- 1 x LS Schalter, 3-polig, 20A
- 1 x Überspannungsableiter Typ 2
- 1 x Hauptleitungsabzweigklemme
- inklusive Haupstromverdrahtung.

Montage auf: Unterputz
Anzahl Module: 48
Höhe: 755.50 mm
Breite: 348 mm
Tiefe: 94.50 mm
Werkstoff: Kunststoff
IP-Klasse (Ingress Protection): IP30

Fabrikat : Hager

Artikel : VU48BV1

Produktspezifikation

• Anzahl Module: 48
• Anzahl Reihen: 4
• Anzahl der Schienen: 4
• Breite: 348 mm
• Breite in Teilungseinheiten: 12
• Erweiterung möglich: Ja
• Farbe: Reinweiß
• Geeignet für Aussenbereich: Nein
• Höhe: 755,50 mm
• IP-Klasse (Ingress Protection): IP30
• Innentiefe: 91,50 mm
• Materialdicke Seitenwand: 2,50 mm
• Mit Energiezähler: Nein
• Mit transparentem Deckel/Tür: Nein
• Montage auf: Unterputz
• Nennspannung: 400 - 400 V
• Nennstrom: 63 A
• RAL Nummer: 9010
• Schutzklasse: Schutzklasse II
• Stoßfestigkeit IK: IK07
• Tiefe: 94,50 mm
• Verriegelbar: Nein
• Werkstoff: Kunststoff
