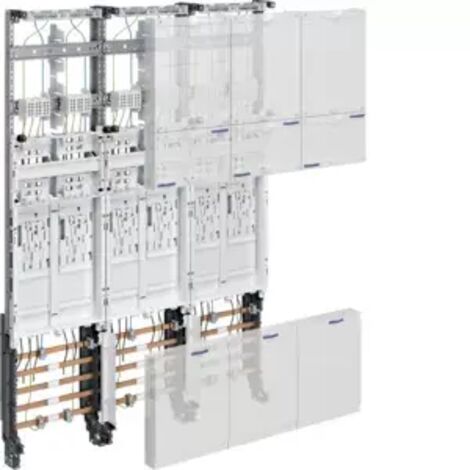

hager Komplettfeld, univers Z, 1050mm, 6 ZP, eHZ, 3-feldig, NRW, SH, HH, MV, Avacon

hager Komplettfeld, univers Z, 1050mm, 6 ZP, eHZ, 3-feldig, NRW, SH, HH, MV, Avacon

Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 603-1, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze.
Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.

Höhe: 1050 mm
Breite: 750 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <lt/>=63 A: 6
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 3
Anzahl Zählerfeld (Einbausatz): 3
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme

Fabrikat : Hager

Artikel : ZL3EL26

Produktspezifikation

• Anschlussart: Sammelschiene
• Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
• Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
• Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
• Anzahl Felder: 3
• Anzahl Reihen: 0
• Anzahl Zählerfeld (Einbausatz): 3
• Anzahl Zählerplätze <=63 A: 6
• Anzahl der Leerplätze: 0
• Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme
• Art des Zählerfelds: eHZ
• Breite: 750 mm
• Breite/Dicke Sammelschiene: 5 - 5 mm
• Höhe: 1050 mm
• Höhe Sammelschiene: 12 mm
• IP-Klasse (Ingress Protection): IP00
• Multimedia Feld Bereich: Ohne
• Nennstrom: 63 A
• Netzform: TN-S
• Polanzahl: 5
• RAL Nummer: 9010
