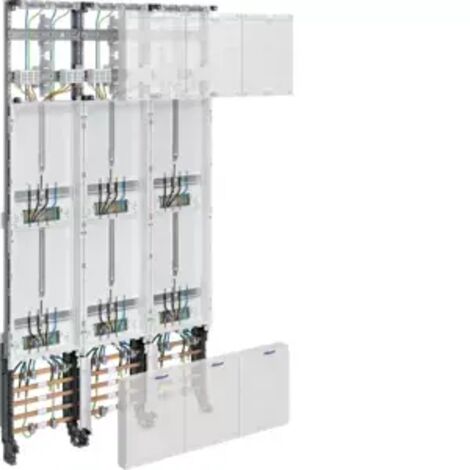

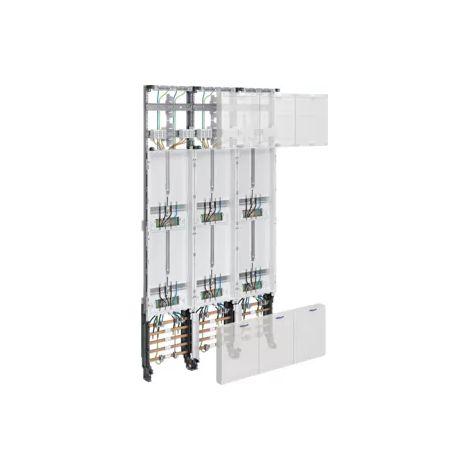

hager Komplettfeld, Zählerfeld, univers Z, 6 Zählerplätze, 3-polig, H 1350mm, 3-feldig

hager Komplettfeld, Zählerfeld, univers Z, 6 Zählerplätze, 3-polig, H 1350mm, 3-feldig

Komplettfeld / Einbausatz univers Z, für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB- Bestimmungen, für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2 , mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1350 mm
Breite: 750 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <lt/>=63 A: 6
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 3
Anzahl Zählerfeld (Einbausatz): 3
Art des Zählerfelds: 2-stöckig
Nennstrom: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme

Fabrikat : Hager

Artikel : ZL53X8

Produktspezifikation

• Anschlussart: Sammelschiene
• Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
• Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
• Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
• Anzahl Felder: 3
• Anzahl Reihen: 0
• Anzahl Zählerfeld (Einbausatz): 3
• Anzahl Zählerplätze <=63 A: 6
• Anzahl der Leerplätze: 0
• Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme
• Art des Zählerfelds: 2-stöckig
• Breite: 750 mm
• Breite/Dicke Sammelschiene: 5 - 5 mm
• Höhe: 1350 mm
• Höhe Sammelschiene: 12 mm
• IP-Klasse (Ingress Protection): IP00
• Multimedia Feld Bereich: Ohne
• Nennstrom: 63 A
• Netzform: TN-S
• Polanzahl: 5
• RAL Nummer: 9010
