Allgemeine Beschreibung

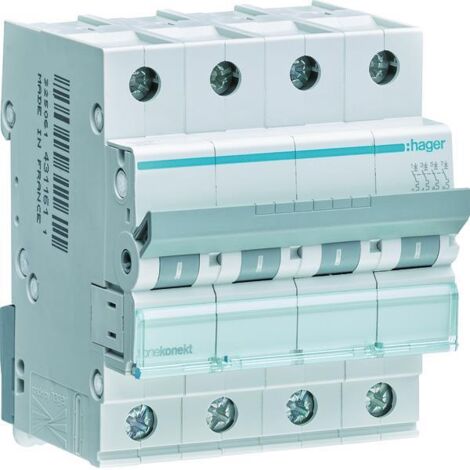

Der Hager Leitungsschutzschalter MCN425 ist ein vierpoliger Schutzschalter für elektrische Anlagen in Wohngebäuden und gewerblich genutzten Räumen. Er schützt Stromkreise vor Überlast und Kurzschluss, indem er den Stromkreis bei einer entsprechenden Störung unterbricht. Mit einem Nennstrom von 25 A und einem Ausschaltvermögen von 6 kA eignet er sich für Installationen, bei denen diese Werte benötigt werden. Die Auslösecharakteristik C ist für allgemeine Anwendungen vorgesehen. Der kompakte Leitungsschutzschalter ist für den Einbau in einen passenden elektrischen Verteiler ausgelegt.Technische daten
- Marke: Hager
- Modell: MCN425
- Produkttyp: Leitungsschutzschalter
- Polzahl: 4
- Nennstrom: 25 A
- Ausschaltvermögen: 6 kA
- Auslösecharakteristik: C
- Gewicht: 0,009 kg
- Isolationsspannung Ui: 500 V
- Stoßspannungsfestigkeit Uimp: 4000 V
- Breite: 70 mm
- Höhe: 83 mm
- Tiefe: 70 mm
- Betriebstemperatur: -25 - 70 °C
- IP-Klasse: IP20
- Frequenz: 50 - 60 Hz
- Gesamtverlustleistung unter Nennstrom: 13,40 W
- Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
- Nominales Drehmoment: 2,80 - 2,80 Nm
Kompatibilität und Zubehör
- Geeignet für den Einbau in einen passenden Elektroverteiler
- Kann in Stromkreisen eingesetzt werden, die einen vierpoligen Schutz mit 25 A Nennstrom und 6 kA Ausschaltvermögen erfordern
Installation
Die Installation sollte von einer qualifizierten Elektrofachkraft vorgenommen werden. Vor der Installation muss die Anlage spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Prüfen Sie, ob Polzahl, Nennstrom, Ausschaltvermögen und Auslösecharakteristik für den vorgesehenen Stromkreis geeignet sind. Verwenden Sie den Schalter nur in einem passenden Elektroverteiler und beachten Sie die geltenden Installationsvorschriften.
Anwendung
Der Leitungsschutzschalter ist für elektrische Verteiler in Wohngebäuden und gewerblichen Räumen vorgesehen. Er schützt Stromkreise vor Überlast und Kurzschluss und unterbricht bei einer Auslösung alle vier Pole des angeschlossenen Stromkreises.
Weitere Informationen
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
