Produktinformationen

Beschreibung

Allgemeine Beschreibung

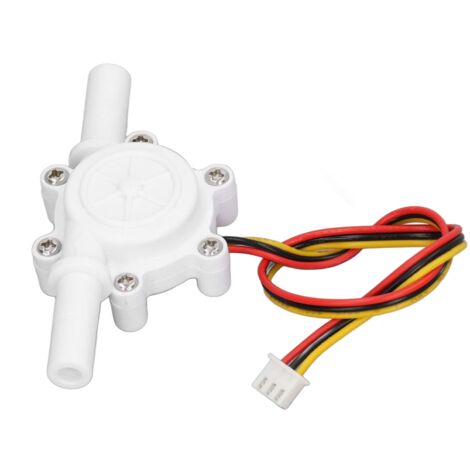

Der Hall-Durchflusssensor ist ein präzises Messgerät, das für die Überwachung des Wasserflusses in verschiedenen Anwendungen konzipiert ist. Mit einem wasserdichten Design und hochwertigen Materialien bietet er Langlebigkeit und Widerstandsfähigkeit gegen Verschleiß.

Technische daten

Artikeltyp: Hall-Durchflusssensor

Material: POM

Schnittstellengröße: G3/8-Rohr

Spannungsbereich: DC 3,5–24 V

Innendurchmesser: Ca. 5 mm / 0,2 Zoll

Außendurchmesser: Ca. 9,5 mm / 0,37 Zoll

Durchflussbereich: 0,3–10 l/min

Pulsfrequenz: F=(10xQ)±5%

Stehspannung: ≤1,75 mA

Ausgangsimpuls High Level: ≥DC 4,6 V (Eingangsspannung DC 5 V)

Niedriger Ausgangsimpulspegel: ≤DC 0,5 V (Eingangsspannung DC 5 V)

Maximaler Betriebsstrom: 15 mA (DC 5 V)

Betriebstemperaturbereich: ≤80℃

Installation

Die Installation sollte der Durchflussrichtung auf der Rückseite des Produkts folgen, da sonst keine Signalausgabe erfolgt.

Am Eingang des Sensors muss ein Filter installiert werden, um zu verhindern, dass Partikel und Schmutz in den Sensor gelangen.

Anwendung

Der Wasserdurchflusssensor kann am Warmwasserbereiter angebracht werden und dient praktisch als Durchflussschalter. Die farblich kodierten Drähte erleichtern die Installation: Rot ist positiv, Schwarz ist negativ und Gelb ist das Pulssignal.

Weitere Informationen

Eigenschaften

Marke
ZOTERNEN
Maximaler Durchsatz
10 l/min
Material
Kunststoff
Messart
Elektronisch
ManoMano Art.-Nr
ME92532431
MMID
219907855595
Herstellerreferenz
MAI-AD-1013220074711
EAN
7034362199600

Hall-Durchflusssensor Wasser G3/8 Hall-Effekt-Durchflussmesser DC 3,5 V‑24 V 0,3‑10 L/min 25 Cm Schalter für Wasserdurchflusssensor
