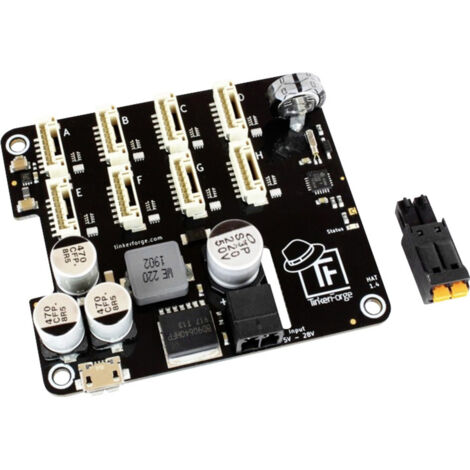

TinkerForge 111 HAT-Modul Passend für (Einplatinen-Computer) TinkerForge 1 St.

Überblick

Raspberry Pi HAT im Standard-HAT-Formfaktor
Acht Anschlüsse für Bricklets
Integrierte 5.3V Stromversorgung (5V-28V Eingang, bis zu 4A)
Misst USB- und DC-Spannungsversorgung
Bietet eine Real-Time-Clock für den Raspberry Pi
Bietet Schlafmodus (low power) und Watchdog

Beschreibung

Der HAT Brick ist ein Raspberry Pi HAT im Standard-HAT-Formfaktor. Der Brick ist zur HAT-Spezifikation konform und funktioniert automatisch und ohne Änderungen mit Raspbian.

Mit dem HAT Brick können bis zu acht Bricklets an ein Raspberry Pi angeschlossen werden.

Der HAT Brick besitzt 7-Pol-Bricklet-Anschlüsse. Über ein 7-Pol- <-> 7-Pol-Kabel können Bricklets an den Brick angeschlossen werden. Es werden nur Bricklets unterstützt, die über einen 7-poligen Anschluss verfügen.

Der Raspberry Pi kann über den HAT Brick mit einer externen 5V-28V DC Stromversorgung betrieben werden. Die integrierte Stromversorgung liefert auch unter großer Last stabile 5V für den Raspberry Pi. Somit können auch angeschlossene Bricklets und verbundene USB-Geräte versorgt werden. Das HAT Brick liefert hierfür eine etwas erhöhte Spannung von 5,3V.

Alternativ können HAT Brick und Raspberry Pi auch über Micro-USB versorgt werden. In diesem Fall muss allerdings sichergestellt werden, dass die Stromversorgung stabile 5V bietet. Dies ist zum Beispiel mit dem offiziellen Raspberry Pi Universal-Netzteil möglich. Die USB/DC Versorgungsspannungen werden vom HAT gemessen und sind über die API zugänglich.

Der HAT Brick bietet eine Real-Time-Clock mit Batteriebackup, die direkt mit dem Raspberry Pi verbunden ist. Mit dieser kann der Raspberry Pi für eine angegebene Zeit ausgeschaltet werden. Somit kann der Raspberry Pi auch in batteriebetriebenen Anwendungen eingesetzt werden, zum Beispiel in einer Anwendung, in der Sensorinformationen jede Stunde in die Cloud geschickt werden sollen.

Mit dem HAT Brick kann ein Watchdog implementiert werden, der den Raspberry Pi neustartet, wenn sich dieser aufhängt oder das eigene Programm steckenbleibt.

Der HAT Brick ist elektronisch kompatibel zu den Raspberry Pis 2B, 3B, 3B+, 4B, Zero und Zero W. Die Befestigungslöcher sind kompatibel zum Raspberry Pi 2/3/4. Zusätzlich bieten wir mit dem HAT Zero Brick eine kleinere Version, deren Befestigungslöcher zum Raspberry Pi Zero kompatibel sind

Eigenschaften

Stromverbrauch: 100mW (20mA bei 5V)
Bricklet-Anschlüsse: 8
DC Eingangsspannungsbereich: 5-28V
DC Ausgang: 5,3V, max. 4A
Stromverbrauch im Sleepmodus (≤1.4)*: 70mW (14mA bei 5V) + 1.

Hinweis

* Dieser Wert ist für den HAT Brick in Hardware-Version 1.
