Allgemeine Beschreibung

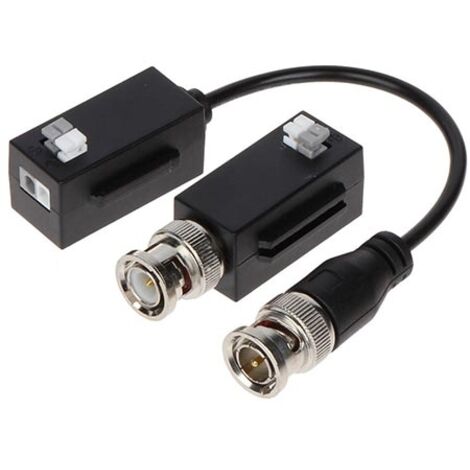

Der Dahua PFM800B-4K ist ein passiver Video-Transformer, der für die Übertragung von Videosignalen über Twisted-Pair-Kabel entwickelt wurde. Er passt die Impedanz des konzentrischen Kabels (75Ω) an die des symmetrischen Kabels an, was eine Videosignalübertragung von bis zu 400 m ermöglicht. Das Gerät ist in einem robusten schwarzen ABS-Gehäuse untergebracht und verfügt über ein Verbindungssystem, um mehrere Balun-Gehäuse miteinander zu verbinden. Die kompakte Bauweise erleichtert die Installation, auch wenn die BNC-Buchsen eng beieinander liegen. Die Federklemmen für Twisted Pair ermöglichen eine schnelle und werkzeuglose Montage.Technische daten
- Gerätetyp: Passiv
- Anzahl der Kanäle: 1
- Video-Übertragungsreichweite: bis zu 400 m (max) bei 720p
- 250 m (max) bei 1080p
- 180 m (max) bei 4K UHD
- 400 m bei CVBS - PAL / NTSC
- Dämpfung: 4.43 MHz @ 3.33 dB, 11 MHz @ 3.42 dB, 21 MHz @ 3.73 dB, 38 MHz @ 4.48 dB, 42 MHz @ 4.67 dB, 67.5 MHz @ 5.73 dB
- CMRR (dB @ 5MHz): > 60 dB
- Impedanz des konzentrischen Anschlusses: 75 Ω
- Impedanz des symmetrischen Anschlusses: 100 Ω
- Konzentrischer Anschlusstyp: BNC - Stecker am Kabel / Stecker
- Symmetrischer Anschlusstyp: Federklemmen
- Arbeitstemperatur: -30 °C bis 70 °C
- Zulässige relative Luftfeuchtigkeit: < 95 %
- Gewicht: 0.02 kg
- Maße: 49 x 19.5 x 20 mm und 39 x 19.5 x 20 mm
- Hersteller/Marke: DAHUA
Kompatibilität und Zubehör
- Kompatibel mit HDCVI, AHD, HD-TVI und CVBS-Signalen
- In der Verpackung: 2 Stück
Installation
Achten Sie darauf, die (+) und (-) Klemmen korrekt anzuschließen, da ein falscher Anschluss Bildstörungen verursachen kann. Die Federklemmen ermöglichen eine einfache und schnelle Montage ohne Werkzeug.
Anwendung
Der Dahua PFM800B-4K eignet sich ideal für die Übertragung von Videosignalen in Überwachungssystemen, insbesondere in Umgebungen, in denen lange Kabelstrecken erforderlich sind.
Weitere Informationen
Die Dämpfung bezieht sich auf zwei miteinander verbundene Geräte.
