Allgemeine Beschreibung

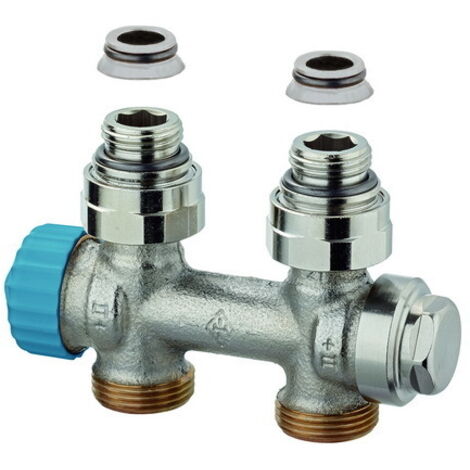

Das IMI Heimeier Ventil Multilux Einrohr ist ein Thermostat-Ventilunterteil in Durchgangsform, speziell konzipiert für Einrohrheizungssysteme. Es eignet sich ideal für Heizkörper mit unterem Zweipunktanschluss, wie Bad- oder Universalheizkörper, und bietet eine zuverlässige Lösung mit einem Mittenabstand von 50 mm.Technische daten
- Mittenabstand Zufuhr/Rücklauf: 50 mm
- Heizkörperanschluss: Rp 1/2 Innengewinde
- Rohranschluss: G 3/4 Außengewinde (Eurokonus)
- Kvs-Wert: 1,5
- Werkstoff Gehäuse: Rotguss
- Oberflächenschutz: vernickelt
- Heizkörperanteil: 35 %
- Zulässige Betriebstemperatur: 120 °C (ohne Verkleidung), 90 °C (mit Verkleidung)
- Zulässiger Betriebsüberdruck: 10 bar
- Abschließbar: ja
Kompatibilität und Zubehör
Das Ventilunterteil Multilux von IMI Heimeier ist für Heizkörper mit unterem Zweipunktanschluss vorgesehen und findet Anwendung in Einrohrheizungssystemen. Es ist nicht für Zweirohrsysteme geeignet. Der Anschluss am Heizkörper erfolgt über ein Rp 1/2 Innengewinde, während für die Rohrleitung ein G 3/4 Außengewinde vorgesehen ist, welches in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr geeignet ist.
Installation
Für die Installation des Ventils ist kein Spezialwerkzeug erforderlich. Vor- und Rücklaufanschluss sind beliebig wählbar und können separat abgesperrt werden. Ein Anschluss für eine Entleerungs- und Fülleinrichtung ist ebenfalls vorhanden.
Anwendung
Das IMI Heimeier Multilux Einrohr Ventilunterteil bietet eine robuste und wartungsfreundliche Lösung für Einrohrheizungssysteme. Die Konstruktion aus vernickeltem Rotguss und die Möglichkeit, Vor- und Rücklauf abzusperren, unterstreichen die Funktionalität. Mit einer maximalen Betriebstemperatur von 120 °C und einem Betriebsüberdruck von 10 bar ist es für anspruchsvolle Anwendungen geeignet und trägt mit einem Kvs-Wert von 1,5 zur effizienten Regelung bei.
Weitere Informationen
Der äußere O-Ring kann ohne Entleeren der Anlage ausgetauscht werden, was die Wartung vereinfacht.
