Allgemeine Beschreibung

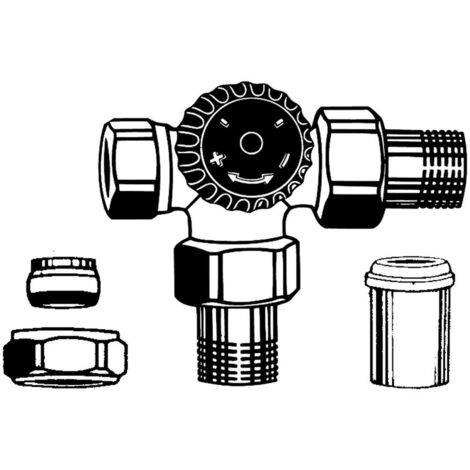

Das IMI Heimeier Thermostat-Dreiwege-Ventilunterteil mit Schraubnippel und Anschluss rechts ist eine vernickelte Komponente, die speziell für den Einsatz in Zweirohr-Pumpenheizungsanlagen entwickelt wurde. Es verfügt über eine automatische Bypass-Steuerung, die dazu beiträgt, zusätzliche Druckaufbauten im System zu vermeiden und den Betriebsdruck annähernd konstant zu halten. Bei gleichzeitigem Schließen fast aller Ventile sperrt das Dreiwegeventil den Heizkörpervorlauf ab, wodurch der Bypass zum Rücklauf voll geöffnet wird. Dies verhindert zusätzliche Drücke und hält den Druck annähernd konstant. Für den Einsatz in Einrohr-Pumpenheizungsanlagen ist ein Umrüst-Thermostat-Oberteil erhältlich. Der Bypass kann mit einem entsprechenden Bypass T-Stück am Heizkörper-Rücklauf angeschlossen werden.Technische daten
- Nenndurchmesser: DN 15 (1/2")
- Kvs-Wert: 1,45
- Mediumtemperatur (Dauerbetrieb): 0 - 120 °C
- Zulässiger Betriebsüberdruck: 10 bar (PN 10)
- Werkstoff Gehäuse: Rotguss
- Oberflächenschutz: vernickelt
- Anschluss: Innengewinde, rechts
- Bypassanschluss: mit Schraubnippel
- Hublänge: 2
- Höhe Achse: 2
Kompatibilität und Zubehör
Für den Einsatz in Einrohr-Pumpenheizungsanlagen ist ein Umrüst-Thermostat-Oberteil erhältlich.
Installation
Für die Installation ist kein Spezialwerkzeug erforderlich. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr.
Anwendung
Das IMI Heimeier Thermostat-Dreiwege-Ventilunterteil bietet eine zuverlässige Lösung für die Druckregulierung in Heizungsanlagen. Die automatische Bypass-Steuerung und die robuste Konstruktion aus korrosionsbeständigem Rotguss tragen zu einem stabilen Betrieb bei.
Weitere Informationen
Fabrikat: IMI Heimeier, Typ: Dreiwege, Art.-Nr. 4150-02.000
