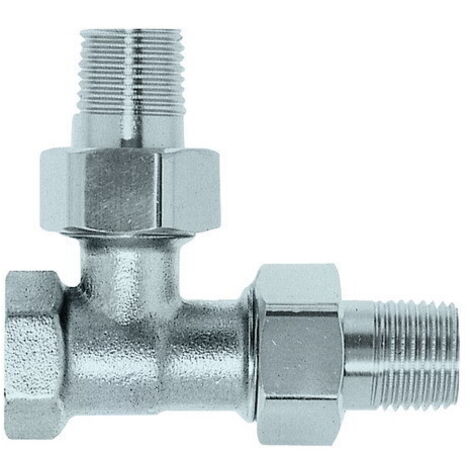

IMI Heimeier Bypass-T-Stück DN 15, mit Schraubnippel, Messing vernickelt

Black Friday
-16%
34,90€

Niedrigster Preis

Dies ist der niedrigste Preis, der auf ManoMano.de in den 30 Tagen vor Anwendung der Preissenkung für dieses Produkt verlangt wurde.

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln
Verkauft von heizung-billiger.de und

Das könnte Sie auch interessieren

PVC-Reduzierungstampon, männlich-weiblich, 100x50NICOLL
39 Modelle

PVC-Reduzierungstampon, männlich-weiblich, 100x50

731

Inkl. MwSt., zzgl. Versand

Comap-Lenkrad quadratisch 7 H42mm mit SchraubeCOMAP
3 Modelle

Comap-Lenkrad quadratisch 7 H42mm mit Schraube

262
8,58€

Inkl. MwSt., zzgl. Versand

Comap-Lenkrad quadratisch 7,5 H33mm mit SchraubeCOMAP
3 Modelle

Comap-Lenkrad quadratisch 7,5 H33mm mit Schraube

262
8,07€

Inkl. MwSt., zzgl. Versand

Montageschleuse Giacomini Giacomini R400Y001  SchlüsselGIACOMINI

Montageschleuse Giacomini Giacomini R400Y001 Schlüssel

73

Inkl. MwSt., zzgl. Versand

Winkelstück pvc 87°30 (90°) MF: 80NICOLL
39 Modelle

Winkelstück pvc 87°30 (90°) MF: 80

731
7,62€

Inkl. MwSt., zzgl. Versand

PVC-Bogen 45° FF: 125NICOLL
39 Modelle

PVC-Bogen 45° FF: 125

731
18,34€

Inkl. MwSt., zzgl. Versand

Doppelter Eckknick MF: 100NICOLL
30 Modelle

Doppelter Eckknick MF: 100

348
63,86€

Inkl. MwSt., zzgl. Versand

Exzentrisches Reduzierstück 40/32NICOLL
30 Modelle

Exzentrisches Reduzierstück 40/32

348
2,54€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 125/110NICOLL
30 Modelle

Exzentrische Verkleinerung: 125/110

348
15,39€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 140/125NICOLL
30 Modelle

Exzentrische Verkleinerung: 140/125

348
25,66€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 140/100NICOLL
30 Modelle

Exzentrische Verkleinerung: 140/100

348
39,52€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 160/125NICOLL
30 Modelle

Exzentrische Verkleinerung: 160/125

348
29,52€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 160/100NICOLL
30 Modelle

Exzentrische Verkleinerung: 160/100

348
38,23€

Inkl. MwSt., zzgl. Versand

SONNI Hahnblock Thermostatventil  Multiblock Set Heizkörper Mittelanschluss WeißSONNI
Black Friday

SONNI Hahnblock Thermostatventil Multiblock Set Heizkörper Mittelanschluss Weiß

16
-5%
36,99€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand
SONNI Heizkörper Multiblock Anschlussgarnitur Hahnblock Ventil Thermostat AnthrazitSONNI
Black Friday

SONNI Heizkörper Multiblock Anschlussgarnitur Hahnblock Ventil Thermostat Anthrazit

30
-6%
48,99€Niedr. Preis 30T

Inkl. MwSt., zzgl. Versand

Kostenloser Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

IMI Heimeier Bypass-T-Stück DN 15, mit Schraubnippel, Messing vernickelt

Das IMI HEIMEIER Bypass-T-Stück DN 15 mit Schraubnippel ist eine spezialisierte Komponente für Thermostat-Dreiwege-Ventilunterteile in Zweirohr-Pumpenheizungsanlagen. Es dient dazu, bei gleichzeitigem Schließen fast aller Ventile zusätzliche Drücke im Heizungssystem zu vermeiden und den Systemdruck annähernd konstant zu halten. Das Gehäuse ist aus Bronze gefertigt und vernickelt, was eine robuste und langlebige Ausführung ermöglicht.

Welche Funktion erfüllt das IMI HEIMEIER Bypass-T-Stück?

Das Bypass-T-Stück von IMI Heimeier wird in Verbindung mit Thermostat-Dreiwege-Ventilunterteilen in Zweirohr-Pumpenheizungsanlagen eingesetzt. Es unterstützt die automatische Bypass-Steuerung des Ventilunterteils. Wenn das Dreiwegeventil den Heizkörpervorlauf absperrt, öffnet sich der Bypass zum Rücklauf vollständig. Dies verhindert den Aufbau zusätzlicher Drücke im Heizungssystem und sorgt für einen annähernd konstanten Druck. Der Bypass kann am Heizkörper-Rücklauf angeschlossen werden. Für den Einsatz in Einrohr-Pumpenheizungsanlagen ist ein Umrüst-Thermostat-Oberteil für das Ventilunterteil erhältlich.

Wie ist das Bypass-T-Stück konstruiert und angeschlossen?

Das Bypass-T-Stück ist in Messing vernickelt ausgeführt, wobei das Gehäuse aus Bronze gefertigt ist. Die Nennweite beträgt DN 15 (1/2"). Es verfügt über Außengewinde-Anschlüsse und einen Bypassanschluss mit Schraubnippel. Die Anschlussmöglichkeit für den Heizkörper ist flexibel und sowohl links als auch rechts gegeben. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Spezifikationen sind relevant?

Das Bypass-T-Stück ist für eine Druckstufe von PN 10 ausgelegt. Der Kvs-Wert Bypass beträgt 1,45. Die Mediumtemperatur im Dauerbetrieb kann zwischen 0 und 120 °C liegen.

Technische Daten

  • Nennweite: DN 15 (1/2")
  • Ausführung: Messing vernickelt
  • Werkstoff des Gehäuses: Bronze
  • Anschlüsse: Außengewinde
  • Bypassanschluss: mit Schraubnippel
  • Druckstufe: PN 10
  • Kvs-Wert Bypass: 1,45
  • Mediumtemperatur (Dauerbetrieb): 0 - 120 °C
  • Heizkörperanschluss: links und rechts

Das IMI HEIMEIER Bypass-T-Stück DN 15 ist eine zuverlässige Komponente zur Druckregulierung in Heizungsanlagen. Es verhindert effektiv den Aufbau zusätzlicher Drücke und sorgt für einen annähernd konstanten Systemdruck. Mit einer Nennweite von DN 15 (1/2"), einer Druckstufe von PN 10 und einem Kvs-Wert Bypass von 1,45 ist es für den Dauerbetrieb bei Mediumtemperaturen von 0 bis 120 °C geeignet.

Produktspezifikation

  • Hersteller-Warengruppe: Sonderventile
  • Hersteller-Produktgruppe: IMI Heimeier
  • Hersteller-Artikelnummer: 4154-02.000
  • Oberflächenschutz: vernickelt
  • Werkstoff des Gehäuses: Bronze
  • Druckstufe Artikel: PN 10
  • Mit Kupplungsanschluss 3: ja
  • Mit Kupplungsanschluss 1: ja
  • Mit Kupplungsanschluss 2: ja
  • Anschlüsse: Außengewinde
  • Mediumtemperatur (Dauerbetrieb): 0 - 120
  • Nenndurchmesser: DN 15
  • Kvs-Wert Bypass: 1,45

Eigenschaften

  • Marke
    HEIMEIER
  • Menge pro Pack
    1
  • Verbindungskonfiguration
    Innen/Außen
  • Farbe
    Versilbert
  • Nennmaß
    15 mm
  • Form des Fittings/ des Anschlusses
    T-Stück Reduziert
  • Dichtung enthalten
    Ja
  • Anschlussmaterial
    Messing
  • Gewicht
    254 g
  • Anschlusstyp b (Ausgang)
    Ausgang
  • Verwendungszweck der Verbindung
    Für Heizkörper
  • Durchmesser
    1.5 cm
  • ManoMano Art.-Nr
    ME11868757
  • MMID
    974177983662
  • Herstellerreferenz
    4154-02.000
  • EAN
    4024052222117
