Allgemeine Beschreibung

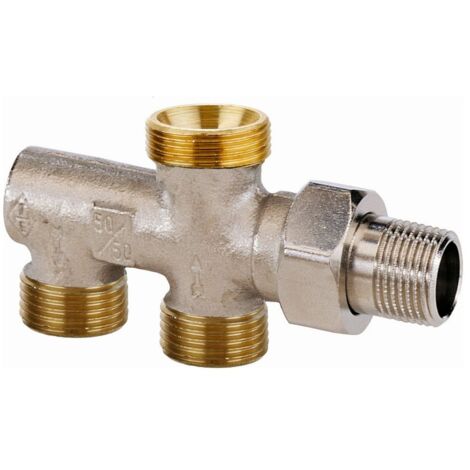

Der IMI Heimeier Einrohrverteiler Duolux ohne Absperrung ist eine spezialisierte Ventilgarnitur für die Heizkörper-Anbindung in Einrohrsystemen. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss und vernickelt, ist dieser Verteiler für die Anbindung von Heizkörpern oder Radiatoren an Etagen-Heizkreisverteiler konzipiert. Er zeichnet sich durch einen Mittenabstand der Rohranschlüsse von 35 mm und eine Massenstromverteilung von 50/50 % aus.Technische daten
- Nennweite: DN 15 (1/2")
- Zulässige Betriebstemperatur: TB 120 Grd. C
- Zulässiger Betriebsüberdruck: PB 10 bar
- Mittenabstand Zufuhr/Rücklauf: 35 mm
- Massenstromverteilung: 50/50 %
- Kvs-Wert: 1,71
- Werkstoff: Bronze (Rotguss)
- Oberflächenschutz: vernickelt
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- Abmessung Rohranschluss: M24 x 1,5
Kompatibilität und Zubehör
Der Anschluss an verschiedene Rohrtypen wie Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr ist in Verbindung mit speziellen Klemmverschraubungen möglich.
Installation
Für die Installation ist kein Spezialwerkzeug erforderlich. Der Verteiler ist nicht abschließbar und nicht einstellbar.
Anwendung
Der Duolux Einrohrverteiler dient als komplette Ventilgarnitur zur Anbindung von Heizkörpern bzw. Radiatoren an Etagen-Heizkreisverteiler. Die Zufuhr erfolgt auf der Heizungsseite.
Weitere Informationen
- Hersteller-Warengruppe: Verteil-Ventile
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 3802-02.000
- Abschließbar: nein
- Einstellbar: nein
- Anschlussrichtung Leitungen: zum Boden/Durchgang
- Geeignet für Einrohrsystem: ja
- Geeignet für Zweirohrsystem: nein
- Länge montiert: 109 mm
- Länge Anschluss Endstück: 29 mm
- Arbeitslänge Anschluss Endstück: 13 mm
- Leitungsanschluss mit Innengewinde: nein
- Geeignet für Füll-/Entleerungshahn: nein
