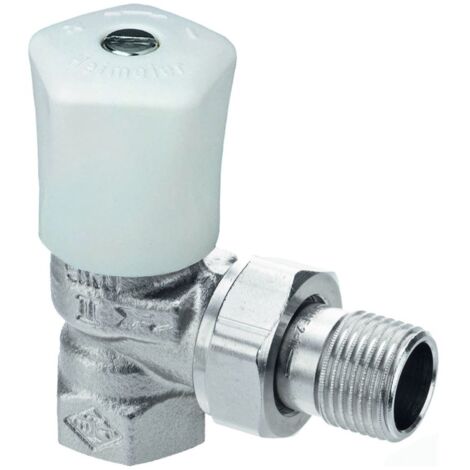

IMI Heimeier Regulierventil Mikrotherm Eckform, DN 32, Rotguß vernickelt

IMI Heimeier Regulierventil Mikrotherm Eckform, DN 32, Rotguss vernickelt

Das IMI Heimeier Regulierventil Mikrotherm in Eckform ist ein Heizkörper-Regulierventil mit Voreinstellung, das für den hydraulischen Abgleich in Heizungsanlagen konzipiert wurde. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguß und vernickelt, eignet es sich für den Einsatz in Pumpenwarmwasser-Heizungsanlagen, Schwerkraft- oder Niederdruck-Dampfanlagen. Mit einer Nennweite von DN 32 (1 1/4 Zoll) bietet es eine robuste Lösung für die Heizungsinstallation.

Welche Funktionen bietet das Mikrotherm Regulierventil?

Das IMI Heimeier Mikrotherm Regulierventil ermöglicht den hydraulischen Abgleich durch eine präzise Voreinstellung mittels Doppelspindel und Hubbegrenzung. Die nichtsteigende Spindel ist mit einer nachziehbaren Stopfbuchspackung ausgestattet. Das Ventil ist für die manuelle Bedienung ausgelegt und sowohl für Einrohr- als auch für Zweirohrsysteme geeignet. Eine Umrüstung in ein Thermostatventil ist mit einem entsprechenden Montagegerät möglich.

Welche Konstruktionsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Regulierventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguß (Bronze) und ist vernickelt, was einen effektiven Oberflächenschutz bietet. Die Einbaumaße entsprechen der DIN 3841 Teil 1. Ein Tandem-Kegel mit Metall- und O-Ring-Abdichtung sorgt für eine zuverlässige Abdichtung. Der Anschluss erfolgt über ein Innengewinde für Gewinderohre. Das Ventil ist in Eckform (rechtwinklig) ausgeführt und verfügt über ein weißes Handrad. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Betriebsbedingungen sind für das Ventil relevant?

Für den Betrieb sind eine zulässige Betriebstemperatur von TB 120 Grd. C sowie ein zulässiger Betriebsüberdruck von PB 10 bar angegeben. Für Niederdruckdampf sind 110 Grd. C./0,5 bar relevant.

Technische Daten

• Nennweite: DN 32 (1 1/4 Zoll)
• Werkstoff Gehäuse: Rotguß (Bronze)
• Oberflächenschutz: vernickelt
• Form: Eckform (rechtwinklig)
• Bedienung: manuell
• Zul. Betriebstemperatur TB: 120 Grd. C
• Zul. Betriebsüberdruck PB: 10 bar
• Niederdruckdampf: 110 Grd. C./0,5 bar
• Kvs-Wert: 10,1
• Voreinstellung: ohne Schlagdämpfer

Das IMI Heimeier Regulierventil Mikrotherm in Eckform ist eine zuverlässige Komponente für Heizungsanlagen, die durch ihre präzise Voreinstellung den hydraulischen Abgleich unterstützt. Die robuste Konstruktion aus vernickeltem Rotguß und die manuelle Bedienung sichern eine langlebige Funktion. Mit einer Nennweite von DN 32 und einem Kvs-Wert von 10,1 ist dieses Ventil für vielfältige Anwendungen in Pumpenwarmwasser-, Schwerkraft- und Niederdruck-Dampfanlagen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Regulierventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0121-05.500
• Ausführung: Schlussstück/Außengewinde
• Form: rechtwinklig
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: weiß
• Werkstoff des Gehäuses: Bronze
• Bedienung: manuelle Bedienung
• Automatische Durchflussregelung: nein
• Mit Staubkappe: nein
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1 1/4 Zoll (32)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Kvs-Wert: 10,1
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: nein
• Mit gebogenem Schlussstück: nein
