Allgemeine Beschreibung

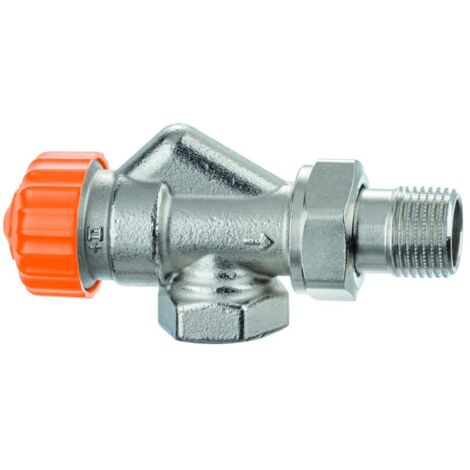

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Axialform und verkürzter Ausführung (DN 10) bietet eine automatische Durchflussregelung, die eine einfache und präzise Einstellung des erforderlichen Durchflusses für Heizkörper ermöglicht. Mit nur einem Dreh wird der hydraulische Abgleich durchgeführt, wodurch komplexe Berechnungen entfallen. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck und sorgt dafür, dass der eingestellte Wert auch bei variierenden Bedingungen, wie schließenden Nachbarventilen oder während der Aufheizphase, konstant bleibt.Technische daten
- Nennweite: DN 10 (3/8")
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: -10 °C
- Betriebsüberdruck: 10 bar
- Differenzdruck 10-100 l/h: 10 kPa
- Differenzdruck 100-150 l/h: 15 kPa
- Durchfluss einstellbar: 10 bis 150 l/h
- Gehäusematerial: Messing, vernickelt
- Spindelmaterial: Niro-Stahl
- Abdichtung: doppelte O-Ring-Abdichtung
Kompatibilität und Zubehör
- Geeignet für alle Ventilgehäuse mit II+ Kennzeichnung
- Anschluss: Innengewinde für Gewinderohr oder Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr
- Einstellschlüssel oder Maulschlüssel SW 11 erforderlich für die Voreinstellung
Installation
- Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden
Anwendung
- Ideal für Zweirohrsysteme
- Automatische Durchflussregelung für Heizkörper
Weitere Informationen
- KEYMARK-zertifiziert, geprüft nach DIN EN 215
- Mit Staubkappe
- Voreinstellung ohne Schlagdämpfer
- Thermostatische Vorbereitung vorhanden
