IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgang, verkürzt, DN 10

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform verkürzt DN 10

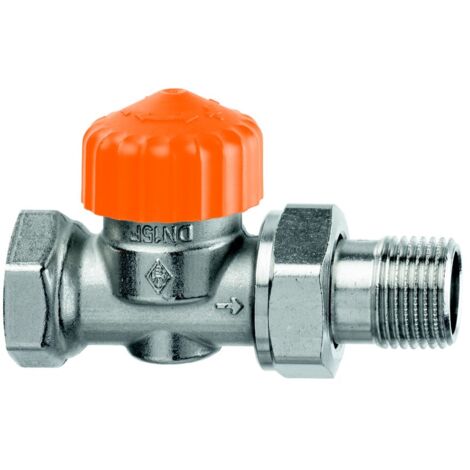

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Durchgangsform und verkürzter Ausführung ist für die Nennweite DN 10 konzipiert. Es bietet eine automatische Durchflussregelung, die den hydraulischen Abgleich vereinfacht und eine konstante Durchflussmenge am Heizkörper sicherstellt. Dieses Ventilunterteil eignet sich ideal für den Einsatz in Zweirohrsystemen.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier verfügt über eine automatische Durchflussregelung. Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Ventilunterteil eingestellt. Der eingestellte Durchfluss wird nicht überschritten, auch bei einem Überangebot, beispielsweise aufgrund schließender Nachbarventile oder während der morgendlichen Aufheizphase. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen. Es ist vorab einstellbar und KEYMARK-zertifiziert sowie geprüft nach DIN EN 215.

Welche technischen Eigenschaften bietet das Ventilunterteil?

Das Ventilunterteil ist mit verkürzten Baumaßen ausgeführt. Das Gehäuse besteht aus vernickeltem Messing und ist mit einer Niro-Stahlspindel sowie doppelter O-Ring-Abdichtung ausgestattet. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Die maximale Betriebstemperatur beträgt 120 °C, die minimale Betriebstemperatur -10 °C. Der zulässige Betriebsüberdruck PB liegt bei 10 bar. Der minimale Differenzdruck beträgt 10 kPa für einen Durchfluss von 10-100 l/h und 15 kPa für 100-150 l/h. Der maximale Differenzdruck liegt bei 60 kPa.

Wie erfolgt die Installation und Einstellung?

Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich ablesbar. Das komplette Thermostat-Oberteil kann mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Eine thermostatische Vorbereitung ist vorgesehen.

Technische Daten

• Nennweite: DN 10 (3/8")
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa
• Gehäusematerial: Messing, vernickelt
• Ausführung: Durchgangsform, verkürzt

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse DN 10 bietet eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung und dem stufenlos einstellbaren Durchflussbereich von 10 bis 150 l/h sorgt es für eine präzise und konstante Wärmeabgabe. Die robuste Konstruktion aus vernickeltem Messing und die einfache Einstellbarkeit machen es zu einer zuverlässigen Komponente für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3462-01.000
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: ja
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Verkürzte Baulänge: ja
• Strömungsrichtung entgegengesetzt: nein
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
