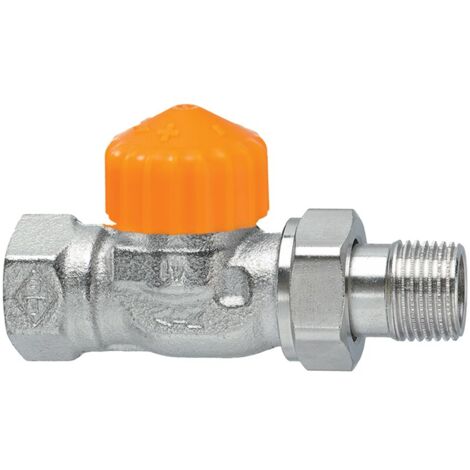

IMI Heimeier Thermostat-Ventilunterteil Eclipse umgekehrte Flussrichtung, Durchgangsform DN 15

IMI Heimeier Thermostat-Ventilunterteil Eclipse umgekehrte Flussrichtung, Durchgangsform DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Durchgangsform und Nennweite DN 15 ist speziell für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit umgekehrter Flussrichtung konzipiert. Es verhindert Klopfgeräusche bei verwechseltem Vor- und Rücklauf und ermöglicht eine verbesserte Positionierung des Thermostat-Kopfes bei hochliegenden oder großen Heizkörpern. Das Ventilunterteil verfügt über eine automatische Durchflussregelung und ein Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss.

Für welche Anwendungen ist das Eclipse Ventilunterteil geeignet?

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse ist für den Einsatz in Zweirohr-Pumpenheizungsanlagen vorgesehen, insbesondere wenn Vor- und Rücklauf verwechselt wurden und dadurch Klopfgeräusche entstehen. Es eignet sich zudem zur Montage im Rücklaufanschluss von hochliegenden Heizkörpern oder solchen mit großer Bauhöhe, um den Thermostat-Kopf besser erreichbar zu machen.

Wie erfolgt die Durchflussregelung und Voreinstellung?

Das Ventilunterteil verfügt über eine automatische Durchflussregelung, die den eingestellten Durchfluss von 10 bis 150 l/h stufenlos regelt und sicherstellt, dass dieser Wert nicht überschritten wird. Die Regelung arbeitet unabhängig vom Differenzdruck. Die Voreinstellung kann präzise mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar.

Welche Materialien werden verwendet und wie ist die Wartung gestaltet?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Eine NiroStahlspindel und eine doppelte O-Ring-Abdichtung ermöglichen eine zuverlässige Funktion. Das komplette Thermostat-Oberteil kann bei Bedarf mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden, was die Wartung vereinfacht. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet. Der Anschluss erfolgt über ein Innengewinde für Gewinderohre oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohre.

Technische Daten

• Nennweite (DN): DN 15 (1/2")
• Ausführung: Durchgangsform für umgekehrte Flussrichtung
• Durchflussbereich: 10 bis 150 l/h (stufenlos einstellbar)
• Zugelassener Betriebsüberdruck (PB): 10 bar
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Regelung: Durchflussregelung unabhängig vom Differenzdruck
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige Lösung für Heizungsanlagen mit umgekehrter Flussrichtung. Die automatische Durchflussregelung von 10 bis 150 l/h sorgt für einen konstanten Betrieb, während das robuste Rotgussgehäuse und die NiroStahlspindel Langlebigkeit ermöglichen. Mit einem breiten Betriebstemperaturbereich von -10 °C bis 120 °C und einem zulässigen Betriebsüberdruck von 10 bar ist dieses Ventilunterteil eine leistungsstarke Komponente für effiziente Heizsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9114-02.000
