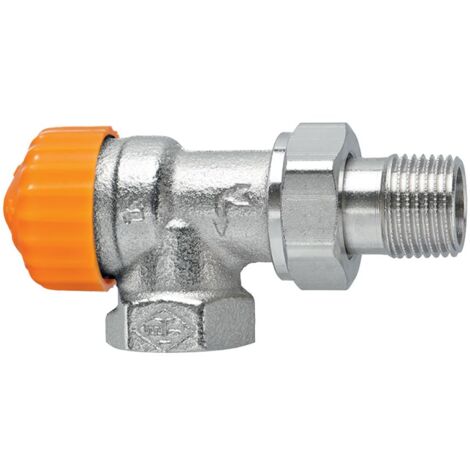

IMI Heimeier Thermostat-Ventilunterteil Eclipse umgekehrte Flussrichtung, Axialform DN 15

IMI Heimeier Thermostat-Ventilunterteil Eclipse umgekehrte Flussrichtung, Axialform DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Axialform DN 15 ist speziell für den Einsatz in Zweirohr-Pumpenheizungsanlagen mit umgekehrter Flussrichtung konzipiert. Es ermöglicht eine automatische Durchflussregelung und ist ideal, um Klopfgeräusche bei verwechseltem Vor- und Rücklauf zu vermeiden. Zudem eignet es sich für die Montage im Rücklaufanschluss von hochliegenden Heizkörpern oder Heizkörpern mit großer Bauhöhe, wodurch der Thermostat-Kopf besser erreichbar ist.

Wie funktioniert die automatische Durchflussregelung?

Das Ventilunterteil arbeitet mit automatischer Durchflussregelung. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar und wird mit der Einstellung nicht überschritten. Zusätzlich regelt das Ventil den Durchfluss unabhängig vom Differenzdruck.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

Das Gehäuse ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Robustheit und Dichtheit bei. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden, was die Wartung vereinfacht. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Wie erfolgt die Voreinstellung und welche Anschlussmöglichkeiten bestehen?

Die Voreinstellung des Durchflusses erfolgt mit einem Einstellschlüssel oder einem Maulschlüssel SW 11. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Für den Anschluss ist ein Innengewinde für Gewinderohr vorgesehen. Alternativ ist der Anschluss in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr möglich.

Technische Daten

• Nennweite: DN 15 (1/2")
• Ausführung: Axialform für umgekehrte Flussrichtung
• Durchflussbereich: 10 bis 150 l/h (stufenlos einstellbar)
• Regelung: Automatische Durchflussregelung, unabhängig vom Differenzdruck
• Max. Betriebstemperatur: 120 Grd. C
• Min. Betriebstemperatur: -10 Grd. C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in DN 15 bietet eine zuverlässige Lösung für Heizungsanlagen mit umgekehrter Flussrichtung. Die automatische Durchflussregelung ermöglicht einen stufenlos einstellbaren Durchfluss von 10 bis 150 l/h, der unabhängig vom Differenzdruck konstant gehalten wird. Mit einer robusten Bauweise aus Rotguss und einer Betriebstemperatur von -10 Grd. C bis 120 Grd. C ist es eine effiziente und langlebige Komponente für die Optimierung der Heizungsanlage.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9113-02.000
