Allgemeine Beschreibung

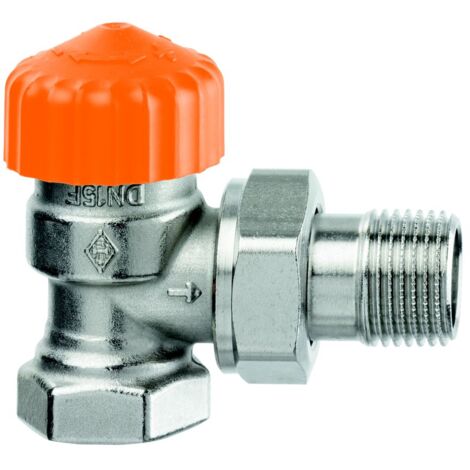

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Eckform (DN 10) bietet eine automatische Durchflussregelung, die eine einfache und präzise Einstellung des erforderlichen Durchflusses für Heizkörper ermöglicht. Mit nur einem Dreh wird der hydraulische Abgleich durchgeführt, und der eingestellte Durchfluss wird nicht überschritten, selbst bei variierenden Druckverhältnissen.Technische daten
- Nennweite: DN 10 (3/8")
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: -10 °C
- Betriebsüberdruck: 10 bar
- Differenzdruck 10-100 l/h: 10 kPa
- Differenzdruck 100-150 l/h: 15 kPa
- Durchfluss einstellbar: 10 bis 150 l/h
- Voreinstellung: mit Einstellschlüssel oder Maulschlüssel SW 11
Kompatibilität und Zubehör
- Geeignet für II+ Kennzeichnung Ventilgehäuse
- Anschluss: Innengewinde für Gewinderohr oder Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Geeignet für Zweirohrsystem: ja
- Geeignet für Einrohrsystem: nein
Installation
- Das komplette Thermostat-Oberteil kann ohne Entleeren der Anlage mit dem IMI Heimeier-Montagegerät ausgewechselt werden
Anwendung
- Automatische Durchflussregelung für Heizkörper
- Einfacher hydraulischer Abgleich
Weitere Informationen
- KEYMARK-zertifiziert, geprüft nach DIN EN 215
- Gehäuse aus vernickeltem Messing
- Niro-Stahlspindel mit doppelter O-Ring-Abdichtung
- Voreinstellung ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
