Produktinformationen

Beschreibung

Allgemeine Beschreibung

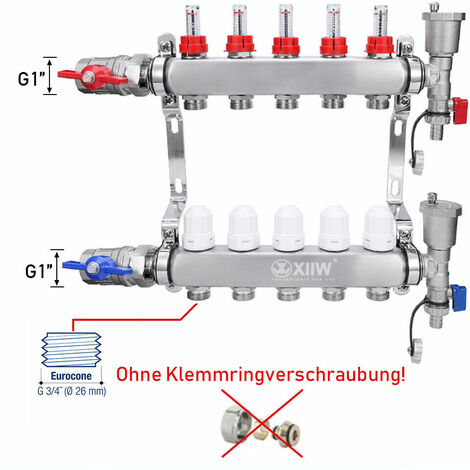

Der Heizkreisverteiler für Fußbodenheizungen ermöglicht eine effiziente Verteilung der Heizungswärme auf bis zu 5 Heizkreise. Er ist aus hochwertigem Edelstahl (WSt-Nr. 1.4301) gefertigt und bietet eine einfache Installation sowie eine präzise Regelung des Durchflusses.

Technische daten

Verteiler mit 2 Heizkreisen

Material: Edelstahl WSt-Nr. 1.4301

Anschlussseitig: 1" Innengewinde

Durchflussmesser: 4-8 (optional wählbar), Anzeigebereich: 0,5 - 5,0 l/min

Rücklaufbalken: mit Stellantrieben

Abgänge der einzelnen Heizkreise: 3/4" AG mit Eurokonus

Abstand der einzelnen Abgänge: 50 mm

Verteilerlänge: siehe Artikelbild

Betriebstemperatur: max. 60 °C

Betriebsdruck: max. 5 bar

Kompatibilität und Zubehör

Benötigte Klemmverschraubungen: 3/4" Eurokonus (nicht enthalten)

Im Lieferumfang enthalten: 2 Verteilerbalken, 2 schallgedämmte Verteilerhalter, 2 Kugelhähne 1", 0.5-5 L/Min Durchflussanzeiger (4-8 fach optional wählbar), Stellantriebe (4-8 fach optional wählbar), Ventileinsätze 30 x 1,5 mm, 2 automatische Entlüfter (1/2", max. 10 Bar, max. 110 °C)

Installation

Der Verteiler wird vormontiert geliefert. Vor der Inbetriebnahme sollten die Absperrventile 100% geöffnet sein, um eine korrekte Einstellung des Volumenstroms zu gewährleisten. Es kann notwendig sein, die Einstellung zu wiederholen, bis alle Kreise den gewünschten Volumenstrom erreichen.

Anwendung

Der Heizkreisverteiler ist für die Verwendung in Fußbodenheizungen konzipiert und ermöglicht eine individuelle Anpassung des Heizungsbetriebs. Falls der Soll-Volumenstrom nicht bekannt ist, kann ein Wert von 2 l/min eingestellt werden.

Weitere Informationen

Wartung: Das Produkt funktioniert prinzipiell wartungsfrei, jedoch wird eine jährliche Überprüfung empfohlen.

Reinigung: Nur mit einem leicht feuchten Tuch reinigen, keine Reinigungsmittel verwenden.

Die Sichtgläser der Durchflussmesser können nach einiger Zeit verschmutzen und sollten gereinigt oder ersetzt werden.

Eigenschaften

Marke
XIIW
Ursprung
Hergestellt in China
Anzahl der Heizkreise
5
Verbindungskonfiguration
Innengewinde
Abstand
50 mm
Länge
38 cm
Material
Edelstahl
Gewicht
100 g
Für Fußbodenheizung
Nein
Menge pro Pack
1
ManoMano Art.-Nr
ME86925631
MMID
811649373263
Herstellerreferenz
803620002=ALEXX
EAN
8412298421375

Heizkreisverteiler 5 Heizkreise Fußbodenheizung HKV mit Kugelhähne Flussmesser
