Allgemeine Beschreibung

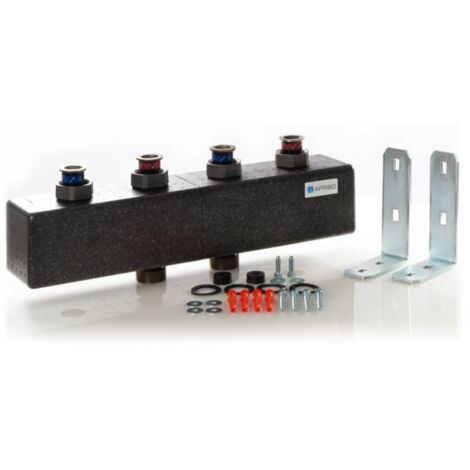

Der Afriso Kesselverteiler KSV 125-2 ist ein hochwertiger Heizungsverteiler, der für den Anschluss von zwei Primotherm Heizungspumpengruppen konzipiert ist. Er ermöglicht die effiziente Verteilung von Heizwasser in geschlossenen Heizungsanlagen und ist ideal für gemischte Heizsysteme, in denen unterschiedliche Anforderungen an Druck und Temperatur des Heizmediums bestehen. Der Kesselverteiler ist mit einer Wärmeisolierung ausgestattet, die die Wärmeverluste minimiert.Technische daten
- Achsabstand der Anschlüsse: 125 mm
- Maximaler Anlagendruck: 6 bar
- Temperatureinsatzbereich: Max 110 °C
- Durchsatz: 3,0 m³/h
- Leistung: 70 kW (bei ΔT = 20°C)
- Isolation: Polypropylen EPP
Kompatibilität und Zubehör
- Systemanschlüsse kesselseitig: Gewindestutzen G 1 1/2 AG
- Systemanschlüsse Pumpengruppe: Überwurfmutter G 1 1/2, flachdichtend
- Inklusive zwei Wandkonsolen zur einfachen Montage
- Dichtungen für den Anschluss im Lieferumfang enthalten
Installation
- Die Heizkreise müssen mit Hilfe der Dichtungen aus dem Set an das G1½'' Gewinde angeschlossen werden.
- Der Anschluss an den Kesselkreislauf muss ebenfalls mit Dichtungen abgedichtet werden.
- Verwenden Sie Teflonband für die Abdichtung des Kesselkreislaufs.
- Die Anschlüsse sind entsprechend der Kennzeichnung anzuschließen: rot = Vorlauf, blau = Rücklauf.
Anwendung
Der Kesselverteiler KSV 125-2 wird verwendet, um den parallelen Betrieb von Fußbodenheizungssystemen und konventionellen Heizkörpern in einem Heizsystem mit nur einem Wärmeerzeuger zu ermöglichen. Er ist besonders geeignet für Anwendungen, bei denen unterschiedliche Heizanforderungen bestehen.Weitere Informationen
- Die Verteiler KSV 125 HW sind mit einer integrierten hydraulischen Weiche für die hydraulische Kontrolle der Anlage ausgestattet.
- Das seitliche GW G½" Gewinde ist für die Montage des Entleerungshahns oder der Eintauchhülse des Temperaturfühlers vorgesehen.
- Falls diese Elemente nicht installiert werden, muss das Anschlussstück mit einem Stopfen verschlossen werden.
