Allgemeine Beschreibung

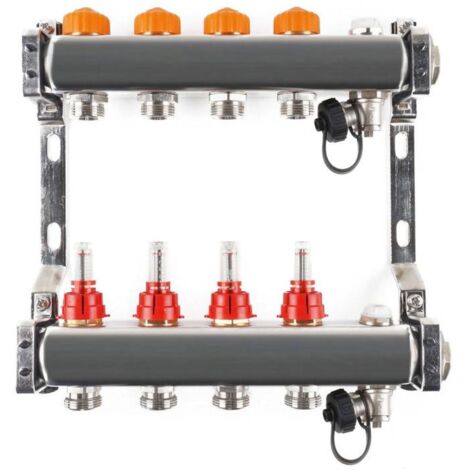

Der PREMIUM PLUS Edelstahl-Heizkreisverteiler für Fußbodenheizungen ist ein innovatives und langlebiges Produkt, das durch seine robuste Bauweise und ausgezeichnete Schalldämmung überzeugt. Er ermöglicht eine einfache und schnelle Montage und bietet die Möglichkeit, die Durchflussmenge für jeden einzelnen Heizkreis bereits im Vorfeld fest einzustellen. Dies gewährleistet eine optimale Temperaturverteilung und erleichtert den hydraulischen Abgleich erheblich.Technische daten
- Druckstufe/System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035
- Typ: DYNA-if
- Anzahl der Heizkreise: 4
- Breite (ohne Kugelhähne): 290 mm
- Verteilerbalken: Edelstahl WSt-Nr. 1.4301
- Dimensionen: DN32 Edelstahlprofil, 1330 mm² Querschnittsfläche
- Anschlüsse: 1" Innengewinde beidseitig
- Abgänge: ¾" AG mit Eurokonus, Abstand 50 mm
- Vorlauf: Durchflussmengenmesser 0,0 bis 5,0 l/min
- Rücklauf: Voreinstellbare Ventile mit integriertem Durchflussregler
- Automatischer hydraulischer Abgleich
- Stufenlose Durchflusseinstellung von 30 - 300 l/h
- Differenzdruck max. 60 kPA, min. 15 kPA (30 - 150 l/h) bis 20 kPA (150 - 300 l/h)
- Anschlussgewinde: M30 x 1,5 mm
- Handverstellkappe
- Stellantriebe nachrüstbar
Kompatibilität und Zubehör
- Empfohlene Stellantriebe: Selfio-Stellantriebe mit der Anpassung VA80
- Im Lieferumfang enthalten: Verstellkappen für Handregelung
Installation
Der Heizkreisverteiler ist in schallgedämmten Haltern vormontiert und wird so ausgeliefert. Die Bezeichnungsaufkleber und die Einstellanleitung befinden sich im Karton, was die Installation erleichtert.
Anwendung
Der PREMIUM PLUS Heizkreisverteiler eignet sich für die Verwendung in Fußbodenheizungssystemen und ermöglicht eine präzise Regelung der Durchflussmengen, um eine gleichmäßige Wärmeverteilung zu gewährleisten.
Weitere Informationen
Jeder Heizkreisverteiler wird werkseitig funktions- und druckgeprüft, um die Sicherheit und Zuverlässigkeit des Produkts zu garantieren.
