Allgemeine Beschreibung

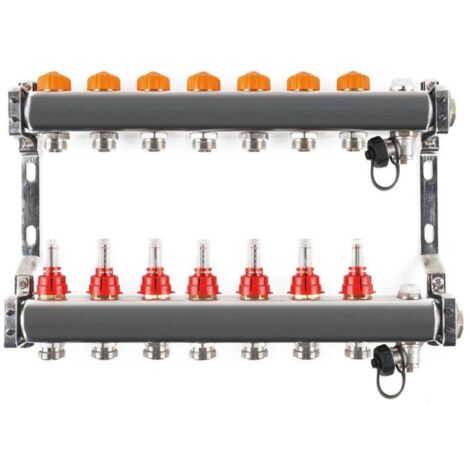

Der PREMIUM PLUS Edelstahl-Heizkreisverteiler für Fußbodenheizungen ist ein innovatives und langlebiges Produkt, das durch seine robuste Bauweise und ausgezeichnete Schalldämmung überzeugt. Er ermöglicht eine einfache und schnelle Montage und ist für 7 Heizkreise ausgelegt. Mit diesem Heizkreisverteiler kann der Durchfluss für jeden einzelnen Heizkreis bereits im Vorfeld eingestellt werden, was eine optimale Temperaturverteilung gewährleistet und den hydraulischen Abgleich mit nur einem Dreh ermöglicht.Technische daten
- Druckstufe/System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035
- Typ: DYNA-if
- Anzahl der Heizkreise: 7
- Breite (ohne Kugelhähne): 440 mm
- Verteilerbalken: Edelstahl WSt-Nr. 1.4301
- Dimensionen: DN32 Edelstahlprofil, 1330 mm² Querschnittsfläche
- Anschlüsse: 1" Innengewinde beidseitig
- Abgänge: ¾" AG mit Eurokonus, Abstand 50 mm
- Vorlauf: Durchflussmengenmesser 0,0 bis 5,0 l/min
- Rücklauf: Voreinstellbare Ventile mit integriertem Durchflussregler
- Automatischer hydraulischer Abgleich
- Stufenlose Durchflusseinstellung von 30 - 300 l/h
- Differenzdruck max. 60 kPA, min. 15 kPA (30 - 150 l/h) bis 20 kPA (150 - 300 l/h)
- Anschlussgewinde: M30 x 1,5 mm
- Handverstellkappe
- Stellantriebe nachrüstbar
Kompatibilität und Zubehör
- Empfohlene Stellantriebe: Selfio-Stellantriebe mit der Anpassung VA80
- Im Lieferumfang enthalten: Verstellkappen für die Handregelung
- Bezeichnungsaufkleber und Einstellanleitung im Karton enthalten
Installation
- Der Vor- und Rücklauf sind versetzt angeordnet für eine vereinfachte Rohrmontage.
- Der Verteiler ist in schallgedämmten Haltern vormontiert und wird so ausgeliefert.
Anwendung
- Geeignet für die Handregelung oder zur elektronischen Einzelraumregelung mit entsprechenden Stellantrieben und Raumthermostaten.
Weitere Informationen
- Jeder Heizkreisverteiler wird werkseitig funktions- und druckgeprüft.
- Die eingestellte Durchflussmenge wird durch eine innovative Regelkartusche beibehalten, wodurch eine konstante Durchflussmenge gewährleistet ist.
