Allgemeine Beschreibung

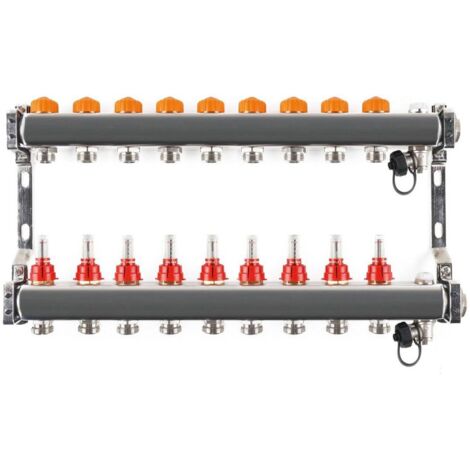

Der PREMIUM PLUS Edelstahl-Heizkreisverteiler für Fußbodenheizungen ist ein innovatives und langlebiges Produkt, das durch seine robuste Bauweise und ausgezeichnete Schalldämmung überzeugt. Er ermöglicht eine einfache und schnelle Montage und ist für 9 Heizkreise ausgelegt. Der Verteiler bietet eine fest einstellbare Durchflussmenge, die den hydraulischen Abgleich erleichtert und eine optimale Temperaturverteilung gewährleistet.Technische daten
- Druckstufe/System: PN6
- Breite (ohne Kugelhähne): 540 mm
- Verteilerbalken: Edelstahl WSt-Nr. 1.4301
- Dimensionen: DN32 Edelstahlprofil, 1330 mm² Querschnittsfläche
- Anschlüsse: 1" Innengewinde beidseitig
- Abgänge: ¾" AG mit Eurokonus, Abstand 50 mm
- Vorlauf: Durchflussmengenmesser 0,0 bis 5,0 l/min
- Rücklauf: Voreinstellbare Ventile mit integriertem Durchflussregler
- Automatischer hydraulischer Abgleich
- Stufenlose Durchflusseinstellung von 30 - 300 l/h
- Differenzdruck max. 60 kPA, min. 15 kPA (30 - 150 l/h) bis 20 kPA (150 - 300 l/h)
- Anschlussgewinde: M30 x 1,5 mm
- Handverstellkappe
- Stellantriebe nachrüstbar
Kompatibilität und Zubehör
- Empfohlene Stellantriebe: Selfio-Stellantriebe mit der Anpassung VA80
- Im Lieferumfang enthalten: Verstellkappen für Handregelung
Installation
- Der Vor- und Rücklauf sind versetzt angeordnet für eine vereinfachte Rohrmontage.
- Der Verteiler ist in schallgedämmten Haltern vormontiert und wird so ausgeliefert.
Anwendung
- Geeignet für Fußbodenheizungen mit hydraulischem Abgleich.
- Ermöglicht eine konstante Durchflussmenge und vermeidet Überversorgung in einzelnen Heizkreisen.
Weitere Informationen
- Jeder Heizkreisverteiler wird werkseitig funktions- und druckgeprüft.
- Bezeichnungsaufkleber und Einstellanleitung befinden sich im Karton.
