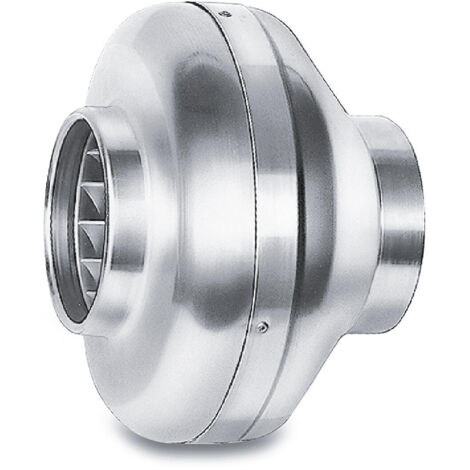

Helios Radial-Rohrventilator, 1-PH RR 250 C

Helios RR 250 C Radial-Rohrventilator, 1-PH 230V einstufig, DN 250, 970m3/h, 145W

Der Helios RR 250 C Radial-Rohrventilator ist ein einstufiger Ventilator, konzipiert für die direkte Montage in Rohrsystemen. Mit einem Anschlussdurchmesser von DN 250 eignet er sich zur Förderung mittlerer und kleiner Luftvolumen gegen hohe Widerstände. Er arbeitet mit einer Spannung von 230V bei 50 Hz und bietet einen Volumenstrom von 970 m³/h bei 0 Pa sowie eine aufgenommene Leistung von 0,145 kW.

Wie ist der Helios RR 250 C konstruiert?

Das Gehäuse des Radial-Rohrventilators besteht aus verzinktem Stahlblech, was eine robuste Bauweise sicherstellt. Die runden Anschlussstutzen sind präzise auf Normrohre abgestimmt und ermöglichen eine unkomplizierte Installation im Lüftungssystem. Das Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff ist direkt auf den Motor gepresst und als Einheit dynamisch ausgewuchtet.

Welche Komponenten sorgen für die Leistung und Effizienz?

Der Einphasen-Wechselstrom-Außenläufer-Motor ist in geschlossener Bauweise ausgeführt und wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung unterstützen die Zuverlässigkeit und Lebensdauer des Ventilators. Diese Konstruktion trägt zu einem geräuscharmen Betrieb und einem hohen Wirkungsgrad bei der Luftförderung bei.

Welche Funktionen bietet der Ventilator für Betrieb und Sicherheit?

Die Drehzahl des Helios RR 250 C ist durch Spannungsreduzierung steuerbar, was eine flexible Anpassung an unterschiedliche Anforderungen ermöglicht. Eingebaute Thermokontakte bieten zusätzlichen Schutz für den Motor und tragen zur Betriebssicherheit bei. Der Ventilator ist für Fördermitteltemperaturen bis 70 °C (maximal 60 °C Dauerbetrieb) ausgelegt und kann Luft mit einer Dichte von 1,2 kg/m³ fördern. Mit einer maximalen Druckerhöhung von 530 Pa ist er für Anwendungen geeignet, bei denen Luft gegen höhere Widerstände bewegt werden muss. Die Schutzart IP 44 ermöglicht einen zuverlässigen Betrieb auch in feuchteren Umgebungen.

Technische Daten

• Volumenstrom bei 0 Pa: 970 m³/h
• Max. Druckerhöhung: 530 Pa
• Fördermitteltemperatur: 70/60 °C
• Drehzahl: 2750 1/min
• Aufgenommene Leistung: 0,145 kW
• Gewicht: 6,0 kg
• Schalleistung: 75 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,63 Amp
• Schutzart: IP 44

Der Helios RR 250 C Radial-Rohrventilator ist eine effiziente und zuverlässige Lösung für die Lüftungstechnik, insbesondere dort, wo mittlere und kleine Luftvolumen gegen hohe Widerstände gefördert werden müssen. Mit einem Volumenstrom von 970 m³/h und einer aufgenommene Leistung von 0,145 kW bietet dieser Ventilator eine hohe Leistung. Die robuste Bauweise aus verzinktem Stahlblech, die flexible Drehzahlsteuerung und die Schutzart IP 44 machen ihn zu einer vielseitigen Komponente für diverse Lüftungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 970
• Anschlussspannung: 230
• Leistungsaufnahme: 0,145
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Polumschaltbar: nein
• Länge: 228
• Kanaldurchmesser: 250
• Anschluss: Flansch
