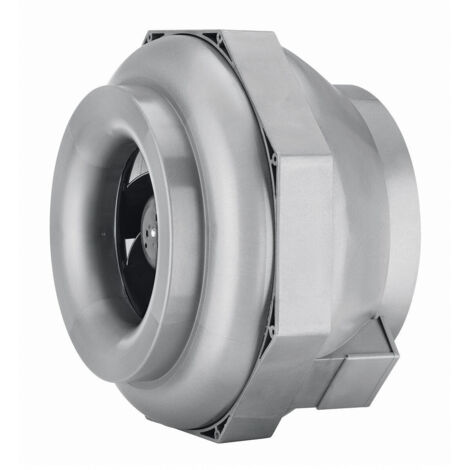

Helios Radial-Rohrventilator, 1-PH RRK 160

Helios RRK 160 Radial-Rohrventilator, 1-PH 230V, DN 160, Gehäuse aus glasfaser-erstärktem Kunststoff, 500m3/h, 53W

Der Helios RRK 160 Radial-Rohrventilator aus der RADAX RR Serie ist für die direkte Montage in Rohrsystemen konzipiert. Mit einem Volumenstrom von 500 m³/h und einer aufgenommenen Leistung von 53 Watt bietet dieser 1-phasige Ventilator mit einem Nennweitenanschluss von DN 160 eine effiziente Lösung für diverse Lüftungsanwendungen. Das Gehäuse besteht aus schlagfestem, glasfaserverstärktem Kunststoff.

Welche Eigenschaften zeichnen das Gehäuse und Laufrad aus?

Das Gehäuse des Helios RRK 160 Radial-Rohrventilators besteht aus schlagfestem Kunststoff und ist mit runden Anschlussstutzen ausgestattet, die auf Normrohre abgestimmt sind. Ein Hochleistungs-Radial-Laufrad mit rückwärtsgekrümmten Schaufeln aus Kunststoff sorgt für einen vibrationsarmen Lauf. Die Auswuchtgüte des Laufrades entspricht G 6.3 nach VDI 2060.

Wie ist der Antrieb des Ventilators ausgelegt?

Der Ventilator wird von einem Einphasen-Wechselstrom-Außenläufer-Motor angetrieben, der mit der Wicklung in Reihe verdrahtete Thermokontakte aufweist. Die Bauweise des Motors ist geschlossen und wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Zuverlässigkeit und Langlebigkeit des Antriebs bei.

Welche Schutz- und Isolationsmerkmale besitzt der RRK 160?

Der Ventilator ist mit der Schutzart IP 44 klassifiziert, was einen Schutz gegen Spritzwasser aus allen Richtungen bietet. Die Isolierklasse F ermöglicht eine hohe Temperaturbeständigkeit der elektrischen Isolierung. Ein Explosionsschutz ist für dieses Modell nicht vorhanden.

Technische Daten

• Volumenstrom bei 0 Pa: 500 m³/h
• Maximale Druckerhöhung: 330 Pa
• Fördermitteltemperatur: 70 °C
• Drehzahl: 2380 1/min
• Aufgenommene Leistung: 0,053 kW
• Gewicht: 2,7 kg
• Schalleistung: 59 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,24 Amp
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 44

Der Helios RRK 160 Radial-Rohrventilator überzeugt durch seine robuste Bauweise aus glasfaserverstärktem Kunststoff und seine effiziente Luftförderung mit einem Volumenstrom von 500 m³/h bei einer aufgenommenen Leistung von 53 Watt. Die Kombination aus wartungsfreiem Einphasen-Wechselstrom-Motor und vibrationsarmem Laufrad macht ihn zu einer zuverlässigen und langlebigen Lösung für vielfältige Lüftungsanwendungen in Rohrsystemen, geschützt durch die Schutzart IP 44.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Radiale Rohrventilatoren RR
• Werkstoff des Gehäuses: Kunststoff
• Luftmenge unbelastet: 520
• Anschlussspannung: 230
• Leistungsaufnahme: 0,049
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 70
• Motor mit 2 Drehzahlen: nein
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 230
• Kanaldurchmesser: 160
• Anschluss: Flansch
