Helios Rohrventilator MultiVent, 1 PH MV 150

Helios MV 150 Multivent-Rohrventilator 1-PH 230V, 520m3/h, DN 125, 40/50W

Der Helios MV 150 Multivent-Rohrventilator 1-PH 230V ist ein leistungsstarker und platzsparender Rohrventilator mit einem Volumenstrom von 520 m³/h und einem Rohrdurchmesser von DN 125. Er eignet sich ideal für den raumsparenden Einbau in den Rohrverlauf und bietet eine hohe Druck- und Volumenleistung. Das Gehäuse aus schlag- und korrosionsfestem Kunststoff in hellgrau ermöglicht eine flexible Installation an Wand oder Decke.

Wie ist der MV 150 Multivent-Rohrventilator konstruiert?

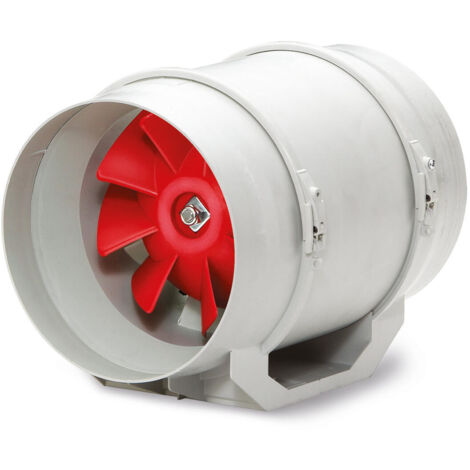

Der MV 150 verfügt über ein halbaxiales Laufrad mit acht räumlich gekrümmten Schaufeln aus Thermoplast, das für einen vibrationsfreien Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sorgt. Die Ventilatoreinheit ist mit einer angeformten Montagekonsole ausgestattet und kann durch Lösen der Spannbügel in jede Position gedreht sowie zur Wartung und Reinigung einfach herausgenommen werden. Das Gehäuse ist hellgrau und widerstandsfähig gegen mechanische und korrosive Einflüsse.

Welche elektrischen und mechanischen Eigenschaften besitzt der Ventilator?

Der Ventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme liegt bei 0,18 bis 0,2 Ampere, die aufgenommene Leistung beträgt 40 bis 50 Watt. Der geschlossene, kugelgelagerte Kondensatormotor mit Feuchtschutz und Isolationsklasse F ist für den Dauerbetrieb ausgelegt und bietet einen Motorschutz durch thermischen Überlastungsschutz in der Wicklung. Die Schutzart IP 44 ermöglicht einen sicheren Betrieb in feuchten Umgebungen.

Wie sind die Leistungsdaten des MV 150?

Der Ventilator erreicht eine maximale Druckerhöhung von 205 Pa bei einem Volumenstrom von 520 m³/h. Die Drehzahl variiert zwischen 1520 und 2290 Umdrehungen pro Minute. Die Schalleistung beträgt 72 dB(A). Die dynamische Wuchtung nach Gütestufe G 6.3 sorgt für einen ruhigen Lauf.

Wie erfolgt die Montage und Wartung?

Die Montage des MV 150 ist durch die angeformte Konsole einfach an Wand oder Decke möglich. Die Ansaug- und Ausblasstutzen sind auf Norm-Rohrdurchmesser abgestimmt, was eine unkomplizierte Integration in bestehende Rohrsysteme ermöglicht. Für die Wartung kann die Ventilatoreinheit durch Lösen der Spannbügel herausgenommen werden, was die Reinigung erleichtert.

Technische Daten

• Volumenstrom bei 0 Pa: 520 m³/h
• Max. Druckerhöhung: 205 Pa
• Drehzahl: 1520 / 2290 1/min
• Aufgenommene Leistung: 40 / 50 W
• Spannung: 230 V
• Stromaufnahme: 0,18 / 0,2 A
• Schutzart: IP 44
• Isolierklasse: F
• Schalleistung: 72 dB(A)
• Gewicht: 2,3 kg

Der Helios MV 150 Multivent-Rohrventilator überzeugt durch seine hohe Druck- und Volumenleistung bei kompakter Bauweise. Mit einer Leistung von bis zu 50 Watt und einem Volumenstrom von 520 m³/h ist er für den Dauerbetrieb geeignet und bietet durch seine Schutzart IP 44 und den thermischen Überlastungsschutz eine zuverlässige Funktion in verschiedenen Lüftungsanwendungen.

Lieferumfang

• 1x Helios MV 150 Multivent-Rohrventilator
• 1x Dübel
• 1x Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Multiventlüfter und Zubehör
