Helios Rohrventilator MultiVent, 1 PH MV 160

Helios MV 160 Multivent-Rohrventilator 1-PH 230V, 550m3/h, DN 160, 40/50W

Der Helios MV 160 Multivent-Rohrventilator 1-PH ist ein leistungsstarker und platzsparender Rohrventilator mit einem Volumenstrom von 550 m³/h und einem Rohrdurchmesser von DN 160. Er ist ideal für den raumsparenden Einbau in den Rohrverlauf und bietet eine hohe Druck- und Volumenleistung für vielfältige Lüftungsanwendungen.

Wie ist der MV 160 Multivent-Rohrventilator konstruiert?

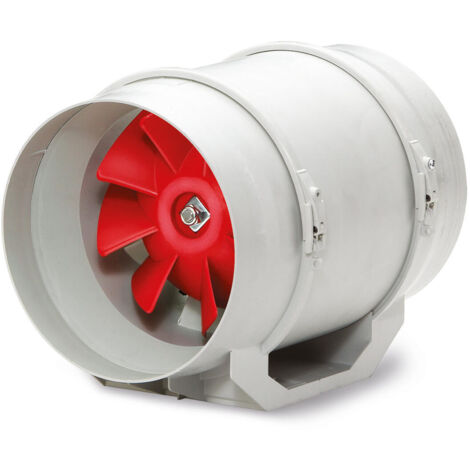

Das Gehäuse des Ventilators besteht aus schlag- und korrosionsfestem Kunststoff in Hellgrau und ist mit einer angeformten Montagekonsole ausgestattet. Diese ermöglicht eine einfache Installation an Wand oder Decke. Die Ansaug- und Ausblasstutzen sind entsprechend den Norm-Rohr-Durchmessern gestaltet. Für Wartungs- und Reinigungsarbeiten kann die Ventilatoreinheit mit Klemmkasten durch Lösen der Spannbügel in jede Position gedreht und herausgenommen werden.

Welche Eigenschaften besitzt das Laufrad?

Das halbaxiale Laufrad verfügt über acht räumlich gekrümmte Schaufeln aus Thermoplast. Durch dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 wird ein vibrationsfreier Lauf ermöglicht.

Welche Merkmale weist der Motor auf?

Der geschlossene, kugelgelagerte Kondensatormotor ist mit Feuchtschutz und Isolationsklasse F ausgestattet. Er ist für den Dauerbetrieb ausgelegt und bietet einen Motorschutz durch thermischen Überlastungsschutz in der Wicklung.

Welche Leistungsdaten sind relevant?

Der Ventilator erreicht einen Volumenstrom von 550 m³/h bei 0 Pa und eine maximale Druckerhöhung von 230 Pa. Die Drehzahl liegt bei 1520 beziehungsweise 2290 Umdrehungen pro Minute. Die aufgenommene Leistung beträgt 0,04 kW oder 0,05 kW.

Welche elektrischen und schutztechnischen Eigenschaften hat der MV 160?

Der Rohrventilator arbeitet mit einer Spannung von 230 Volt und einer Frequenz von 50 Hz. Die Stromaufnahme beträgt 0,18 Ampere oder 0,2 Ampere. Die Schutzart IP 44 bietet Schutz gegen Spritzwasser und Fremdkörper. Das Gerät ist nicht explosionsgeschützt und entspricht der Isolierklasse F.

Technische Daten

• Volumenstrom bei 0 Pa: 550 m³/h
• Max. Druckerhöhung: 230 Pa
• Drehzahl: 1520 / 2290 1/min
• Aufgenommene Leistung: 0,04 / 0,05 kW
• Gewicht: 2,3 kg
• Schalleistung: 73 dB(A)
• Spannung: 230 Volt
• Stromaufnahme: 0,18 / 0,2 Amp
• Schutzart: IP 44
• Isolierklasse: F

Der Helios MV 160 Multivent-Rohrventilator überzeugt durch seine hohe Druck- und Volumenleistung bei kompakter Bauweise und robustem Kunststoffgehäuse. Mit einer Leistung von bis zu 0,05 kW und einem Volumenstrom von 550 m³/h ist er für den Dauerbetrieb geeignet und bietet durch seine Schutzart IP 44 einen zuverlässigen Schutz. Die einfache Montage und Wartung machen ihn zu einer praktischen Lösung für vielfältige Lüftungsanwendungen.

Lieferumfang

• 1x Helios MV 160 Multivent-Rohrventilator
• 1x Dübel
• 1x Schrauben

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Multiventlüfter und Zubehör
• Werkstoff des Gehäuses: Kunststoff
• Luftmenge unbelastet: 550
• Anschlussspannung: 230
• Leistungsaufnahme: 0,058
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP44
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 273
• Kanaldurchmesser: 160
• Anschluss: Flansch
