Helios HQD 560/8/4 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar, 12130m3/h, 200/920W, 400V

Helios HQD 560/8/4 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar, 12130m3/h, 200/920W, 400V

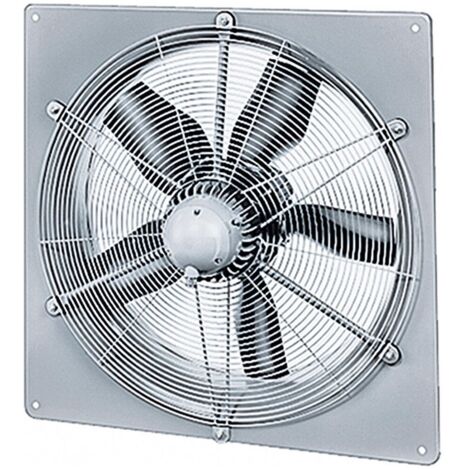

Der Helios HQD 560/8/4 Axial-Hochleistungsventilator ist ein leistungsstarker 3-Phasen-Drehstromventilator mit polumschaltbarem Dahlander-Motor. Er ist mit einer quadratischen Einbauplatte und einer Einströmdüse ausgestattet und liefert einen Volumenstrom von bis zu 12.130 m³/h bei einer maximalen Druckerhöhung von 200 Pa. Dieses Modell ist für Anwendungen konzipiert, die hohe Luftvolumenströme bei moderatem Druck erfordern, beispielsweise in der Lüftungstechnik und industriellen Belüftung.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

Der HQD 560/8/4 verfügt über eine quadratische Einbauplatte mit angeformter Einströmdüse aus verzinktem Stahlblech, was eine stabile und langlebige Montage ermöglicht. Das Laufrad besteht aus sieben Schaufeln aus glasfaserverstärktem Kunststoff (GFK) und einer Nabe aus verzinktem Stahlblech. Die Flügelanstellung lässt sich im Stillstand von außen stufenlos verstellen, was den Wirkungsgrad des Ventilators erhöht. Die Auswuchtgüte entspricht dem Standard G 6.3 nach VDI 2060.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem wartungsfreien Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine Dahlanderwicklung besitzt und somit polumschaltbar ist. Diese Bauweise ermöglicht zwei Drehzahlen (720 und 1365 1/min) für flexible Leistungsanpassung. Der Motor ist geschlossen ausgeführt und verfügt über geräuscharme, gedichtete Kugellager mit Langzeitschmierung, die zu einer langen Lebensdauer und einem leisen Betrieb beitragen.

Welche elektrischen und akustischen Eigenschaften hat der Ventilator?

Der HQD 560/8/4 arbeitet mit einer Spannung von 400 Volt bei 50 Hz und nimmt je nach Drehzahl eine Leistung von 0,2 kW beziehungsweise 0,92 kW auf. Die Stromaufnahme liegt bei 0,8 Ampere beziehungsweise 1,77 Ampere. Die Schutzart IP 55 bietet Schutz gegen Staub und Strahlwasser. Die Schalleistung beträgt 66 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 46 dB(A). Die Isolierklasse ist B.

Für welche Einsatzbedingungen ist der Ventilator geeignet?

Der Ventilator ist für Fördermittel mit einer Dichte von 1,2 kg/m³ und einer maximalen Temperatur von 40 °C ausgelegt. Die robuste Bauweise und die Schutzart IP 55 ermöglichen den Einsatz in anspruchsvollen Umgebungen, beispielsweise in der Industrie oder in technischen Lüftungsanlagen, wo hohe Luftmengen zuverlässig bewegt werden müssen.

Technische Daten

• Volumenstrom bei 0 Pa: 12.130 m³/h
• Max. Druckerhöhung: 200 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 40 °C
• Drehzahl: 720 / 1365 1/min
• Aufgenommene Leistung: 0,2 / 0,92 kW
• Spannung: 400 V
• Stromaufnahme: 0,8 / 1,77 A
• Frequenz: 50 Hz
• Schalleistung: 66 dB(A)
• Schalldruck in 4 m: 46 dB(A)
• Schutzart: IP 55
• Isolierklasse: B
• Gewicht: 25 kg

Der Helios HQD 560/8/4 Axial-Hochleistungsventilator bietet eine flexible Drehzahlregelung und eine robuste Bauweise für hohe Förderleistungen. Mit einer aufgenommenen Leistung von bis zu 0,92 kW und einem Volumenstrom von 12.130 m³/h ist er für vielfältige industrielle und technische Lüftungsanwendungen geeignet und ermöglicht dabei eine effiziente und zuverlässige Luftförderung.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Mediumtemperatur: -30 - 40
• Volumenstrom: 12130
• Drehzahl: 1365
• Schutzart (IP): IP55
• Ausführung: Be- und Entlüftung
• Nennweite: 560
• Verschlussklappe: ohne
