Helios HQD 710/4/4 Axial-Hochleistungsventilator 3-PH 400V, TK, zweitourig Stern/Dreieck, 19670m3/h, 0,95/1,55kW

Helios HQD 710/4/4 Axial-Hochleistungsventilator 3-PH 400V, TK, zweitourig Stern/Dreieck, 19670m3/h, 0,95/1,55kW

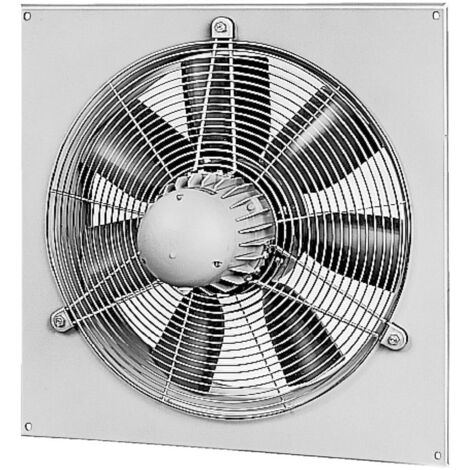

Der Helios HQD 710/4/4 Axial-Hochleistungsventilator ist ein leistungsstarkes Gerät, das für anspruchsvolle Lüftungsaufgaben in industriellen und gewerblichen Umgebungen konzipiert wurde. Mit einer abgegebenen Leistung von 0,95/1,55 kW und einem Volumenstrom von 19.670 m³/h bei 0 Pa bietet dieser dreiphasige Ventilator eine zweitourige Stern-Dreieck-Schaltung und ist mit einem Schutzgitter ausgestattet. Er ermöglicht eine hohe Luftförderleistung und einen effizienten Betrieb.

Wie ist der HQD 710/4/4 konstruiert und welche Materialien werden verwendet?

Der Axial-Hochleistungsventilator HQD 710/4/4 ist direkt angetrieben und verfügt über im Stillstand verstellbare Schaufeln. Eine quadratische Einbauplatte mit angeformter Düse aus verzinktem Stahlblech sorgt für eine robuste Montage. Das Laufrad ist aus sieben glasfaserverstärkten Kunststoff (GFK)-Schaufeln gefertigt, während die Nabe ebenfalls aus verzinktem Stahlblech besteht. Die Flügelanstellung lässt sich im Stillstand von außen stufenlos verstellen, was zu einem hohen Wirkungsgrad beiträgt. Eine Auswuchtgüte von G 6.3 nach VDI 2060 ist gegeben.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der zweitourig mit einer Stern-Dreieck-Schaltung arbeitet. Dieser Motor zeichnet sich durch eine geschlossene Bauweise aus und ist wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und Zuverlässigkeit bei. Der Motor besitzt die Schutzart IP 55 und die Isolierklasse F.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei einem Druck von 0 Pa einen Volumenstrom von 19.670 m³/h und kann eine maximale Druckerhöhung von 350 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 40 °C. Der Anstellwinkel beträgt 20 °. Die abgegebene Leistung beträgt 0,95 kW bei niedriger und 1,55 kW bei hoher Drehzahl, bei einer Drehzahl von 1120/1360 1/min. Das Gesamtgewicht des Ventilators beträgt 45 kg.

Wie sind die Schall- und Schutzwerte des Ventilators?

Die Schalleistung des Ventilators beträgt 91 dB(A), der Schalldruck in 4 Metern Entfernung liegt bei 71 dB(A). Die Schutzart IP 55 sichert einen zuverlässigen Schutz gegen Staub und Strahlwasser. Die Isolierklasse F ermöglicht eine hohe thermische Belastbarkeit des Motors.

Technische Daten

• Leistung: 0,95/1,55 kW
• Volumenstrom bei 0 Pa: 19670 m³/h
• Max. Druckerhöhung: 350 Pa
• Drehzahl: 1120/1360 1/min
• Fördermitteltemperatur: 40 °C
• Gewicht: 45 kg
• Schalleistung: 91 dB(A)
• Schalldruck in 4m: 71 dB(A)
• Spannung: 400/400 Volt
• Stromaufnahme: 2,4/4,2 Amp

Der Helios HQD 710/4/4 Axial-Hochleistungsventilator bietet eine zuverlässige und effiziente Lösung für anspruchsvolle Lüftungsanforderungen. Seine robuste Bauweise mit GFK-Laufrad und verzinktem Stahlblech, kombiniert mit einer abgegebenen Leistung von 0,95/1,55 kW und einem Volumenstrom von 19.670 m³/h, stellt eine hohe Performance sicher. Die Schutzart IP 55 unterstreicht die Eignung für verschiedene Einsatzbereiche.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Ventil.Nd.Liprg.ab 630-900
• Netzfrequenz: 50
• Bemessungsspannung: 400
• Mediumtemperatur: -30 - 40
• Volumenstrom: 19670
• Drehzahl: 1360
• Schutzart (IP): IP55
• Ausführung: Be- und Entlüftung
• Nennweite: 710
• Verschlussklappe: ohne
