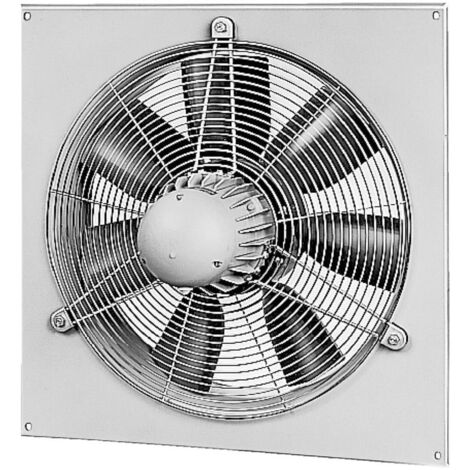

Helios HQD 710/8 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, 10450m3/h, 550W, mit Gitter

Helios HQD 710/8 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, 10450m3/h, 550W, mit Gitter

Der Helios HQD 710/8 EX Axial-Hochleistungsventilator ist ein explosionsgeschütztes 3-Phasen-Gerät mit 400V Spannung, das einen Volumenstrom von 10.450 m³/h bei 0 Pa und eine aufgenommene Leistung von 0,55 kW bietet. Er ist gemäß ATEX als II 2G c IIB + H2 T3 Gb klassifiziert und eignet sich ideal für den sicheren Einsatz in explosionsgefährdeten Bereichen. Der Ventilator ist mit einem Gitter ausgestattet und zeichnet sich durch seine robuste Bauweise aus.

Wie ist der HQD 710/8 EX konstruiert und welche Materialien werden verwendet?

Der HQD 710/8 EX Axial-Hochleistungsventilator verfügt über im Stillstand verstellbare Schaufeln und eine quadratische Einbauplatte mit Einströmdüse. Die Einbauplatte ist aus verzinktem Stahlblech gefertigt, während die Laufräder aus Thermoplast mit sieben Schaufeln bestehen. Diese Konstruktion sorgt für eine hohe Effizienz und Langlebigkeit.

Welche technischen Merkmale und Schutzfunktionen bietet der Ventilator?

Dieser Ventilator zeichnet sich durch einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch aus. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Der Einsatz ist im Temperaturbereich von -20 °C bis +40 °C möglich, und der Oberflächenwiderstand ist geringer als 1 GOhm. Der direkt angetriebene Drehstrom-Kurzschlussläufer-Motor ist in geschlossener Bauweise ausgeführt und wartungsfrei. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit bei. Die Ex-Ausführung entspricht den ATEX-Richtlinien. Die Schutzart IP 54 schützt das Gerät.

Welche Leistungsdaten und Betriebsparameter sind relevant?

Der Ventilator arbeitet mit einer Drehzahl von 700 1/min und erreicht einen Volumenstrom von 10.450 m³/h bei 0 Pa. Die aufgenommene Leistung beträgt 0,55 kW bei einer Spannung von 400 Volt und einer Stromaufnahme von 2,15 Amp. Die Fördermitteltemperatur kann bis zu 40 °C betragen, bei einer Fördermitteldichte von 1,2 kg/m³. Die Schalleistung liegt bei 76 dB(A) und der Schalldruck in 4m Entfernung bei 56 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 10.450 m³/h
• Aufgenommene Leistung: 0,55 kW
• Drehzahl: 700 1/min
• Spannung: 400 Volt
• Stromaufnahme: 2,15 Amp
• Schalleistung: 76 dB(A)
• Schalldruck in 4m: 56 dB(A)
• Gewicht: 68 kg
• Schutzart: IP 54
• Explosionsschutz: II 2G c IIB + H2 T3 Gb

Der Helios HQD 710/8 EX Axial-Hochleistungsventilator bietet eine leistungsstarke und sichere Lösung für die Belüftung in explosionsgefährdeten Bereichen. Mit einem Volumenstrom von 10.450 m³/h und einer aufgenommenen Leistung von 0,55 kW ermöglicht das Gerät eine effiziente Luftzirkulation. Die robuste Bauweise aus verzinktem Stahlblech und Thermoplast sowie die Ex-Schutz-Ausführung gemäß ATEX unterstreichen die Zuverlässigkeit und Sicherheit dieses 3-Phasen-Ventilators.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,55
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 10450
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP54
• Nenndurchmesser Kanal: 710
• Für Ex-Zone Gas: 1, 2
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 2G
• Temperaturklasse nach Richtlinie 94/9/EG: T3
