Helios HQW 710/6 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 14200m3/h, 600W

Helios HQW 710/6 Axial-Hochleistungsventilator 1-PH 230V, TK, drehzahlsteuerbar, 14200m3/h, 600W

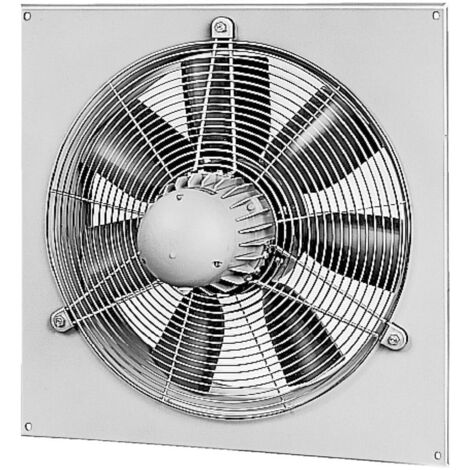

Der Helios HQW 710/6 TK Axial-Hochleistungsventilator ist ein leistungsstarker, drehzahlsteuerbarer Einphasenventilator. Mit einer Förderleistung von bis zu 14.200 m³/h und einer aufgenommenen Leistung von 0,6 kW ist er für anspruchsvolle industrielle und gewerbliche Anwendungen konzipiert, bei denen hohe Luftmengen effizient bewegt werden müssen. Er ist mit einer quadratischen Einbauplatte und einer Einströmdüse ausgestattet und wird mit einem Gitter geliefert.

Wie ist der Ventilator konstruiert und welche Materialien werden verwendet?

Der HQW 710/6 TK verfügt über ein Laufrad mit sieben Schaufeln aus Thermoplast, das einen hohen Wirkungsgrad bei gleichzeitig niedrigem Betriebsgeräusch bietet. Die quadratische Einbauplatte mit angeformter Düse besteht aus verzinktem Stahlblech, was eine robuste und langlebige Bauweise ermöglicht. Die dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sorgt für einen vibrationsfreien Lauf.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator wird von einem direkt angetriebenen Einphasen-Wechselstrom-Kondensatormotor in geschlossener Bauweise angetrieben. Dieser Motor ist wartungsfrei und mit in die Wicklung eingebauten Thermokontakten ausgestattet, die den Betrieb überwachen. Die drehzahlsteuerbare Ausführung ermöglicht eine Anpassung der Leistung durch Spannungsreduzierung. Geräuscharme, gedichtete Kugellager mit Langzeitschmierung erhöhen die Lebensdauer und Betriebssicherheit. Zudem ist der Ventilator reversierbar, was flexible Einsatzmöglichkeiten eröffnet.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Ventilator erreicht bei einem Volumenstrom von 14.200 m³/h eine maximale Druckerhöhung von 95 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei 40 °C. Die Drehzahl beträgt 910 Umdrehungen pro Minute, bei einer Stromaufnahme von 2,6 Ampere und einer Versorgungsspannung von 230 Volt bei 50 Hz. Die Schalleistung liegt bei 81 dB(A).

Welche Schutz- und Isolationsmerkmale besitzt der Ventilator?

Der HQW 710/6 TK ist mit der Schutzart IP 55 klassifiziert, was einen Schutz gegen Staub und Strahlwasser aus allen Richtungen bietet. Die Isolierklasse B sichert die elektrische Sicherheit des Motors unter den angegebenen Betriebsbedingungen.

Technische Daten

• Volumenstrom bei 0 Pa: 14.200 m³/h
• Max. Druckerhöhung: 95 Pa
• Fördermitteltemperatur: 40 °C
• Drehzahl: 910 1/min
• Aufgenommene Leistung: 0,6 kW
• Spannung: 230 V
• Stromaufnahme: 2,6 A
• Schalleistung: 81 dB(A)
• Schutzart: IP 55
• Gewicht: 35,5 kg

Der Helios HQW 710/6 TK Axial-Hochleistungsventilator bietet eine zuverlässige und effiziente Lösung für die Luftförderung. Mit einem Volumenstrom von 14.200 m³/h, einer aufgenommenen Leistung von 0,6 kW und der Schutzart IP 55 ist er für anspruchsvolle industrielle und gewerbliche Anwendungen geeignet, bei denen eine effiziente und zuverlässige Luftförderung erforderlich ist.

Lieferumfang

• 1x Helios HQW 710/6 Axial-Hochleistungsventilator
• 1x Gitter

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Ventil.Nd.Liprg.ab 630-900
• Netzfrequenz: 50
• Bemessungsspannung: 230
• Mediumtemperatur: -30 - 60
• Volumenstrom: 14200
• Drehzahl: 910
• Schutzart (IP): IP55
• Ausführung: Be- und Entlüftung
• Nennweite: 710
• Verschlussklappe: ohne
