Helios HRFD 250/4/2 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar Y/YY, 2110m3/h, 58/212W

Helios HRFD 250/4/2 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar Y/YY, 2110m3/h, 58/212W

Der Helios HRFD 250/4/2 Axial-Hochleistungsventilator ist ein direkt angetriebener 3-Phasen-Ventilator mit 400 V Betriebsspannung. Er verfügt über eine polumschaltbare Dahlanderwicklung, die zwei Drehzahlen ermöglicht. Mit einem Volumenstrom von 2110 m³/h und einer maximalen Druckerhöhung von 165 Pa ist dieser Ventilator ideal für vielfältige industrielle und gewerbliche Anwendungen, bei denen eine zuverlässige Luftförderung bei Fördermitteltemperaturen bis 60 °C erforderlich ist.

Wie ist der Helios HRFD 250/4/2 konstruiert?

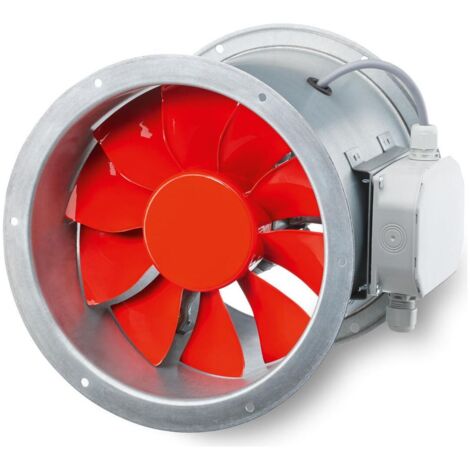

Der Ventilator besitzt eine zylindrische Rohrhülse aus verzinktem Stahlblech, die das Laufrad umschließt. Beidseitige Flansche mit einem Lochbild nach DIN 24155 ermöglichen eine einfache Montage in bestehende Lüftungssysteme. Das Laufrad mit sieben Schaufeln aus Thermoplast trägt zu einem hohen Wirkungsgrad und einem niedrigen Betriebsgeräusch bei. Ein außenliegender Klemmenkasten erleichtert den elektrischen Anschluss. Ein vibrationsfreier Lauf wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Leistungsmerkmale bietet der Motor des Ventilators?

Der HRFD 250/4/2 ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine polumschaltbare Dahlanderwicklung besitzt. Dies ermöglicht den Betrieb in zwei Drehzahlstufen von 1430 1/min und 2770 1/min. Die aufgenommene Leistung beträgt 58 W bei niedriger und 212 W bei hoher Drehzahl. Die Stromaufnahme liegt bei 0,16 A beziehungsweise 0,43 A. Die geschlossene Bauweise des Motors ist wartungsfrei und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung.

Welche Schutz- und Schallwerte zeichnen den Ventilator aus?

Für einen sicheren und zuverlässigen Betrieb ist der Ventilator mit der Schutzart IP 55 und der Isolierklasse B ausgestattet. Die Schalleistung beträgt 64 dB(A). Das Schalleistungsspektrum verteilt sich auf Frequenzen von 250 Hz bis 8000 Hz mit Schalleistungswerten zwischen 41 dB(A) und 61 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 2110 m³/h
• Max. Druckerhöhung: 165 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1430 / 2770 1/min
• Aufgenommene Leistung: 58 / 212 W
• Stromaufnahme: 0,16 / 0,43 A
• Schalleistung: 64 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55
• Gewicht: 8,5 kg

Der Helios HRFD 250/4/2 Axial-Hochleistungsventilator bietet eine zuverlässige Lösung für anspruchsvolle Lüftungsaufgaben in industriellen und gewerblichen Umgebungen. Mit einem Volumenstrom von 2110 m³/h und einer maximalen Druckerhöhung von 165 Pa ist er für die Förderung von Luft bei Temperaturen bis 60 °C geeignet. Die polumschaltbare Dahlanderwicklung ermöglicht flexible Leistungsanpassungen mit einer aufgenommenen Leistung von 58 W oder 212 W, während die robuste Bauweise und wartungsfreien Komponenten einen dauerhaften und vibrationsarmen Betrieb sicherstellen.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2110
• Anschlussspannung: 400
• Leistungsaufnahme: 0,212
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP55
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: ja
• Länge: 300
• Kanaldurchmesser: 250
• Anschluss: Flansch
