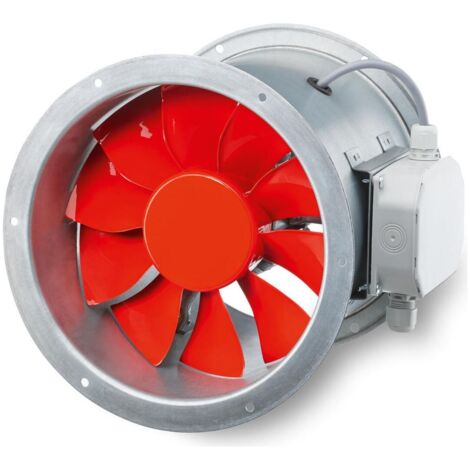

Helios HRFD 355/4/4 Axial-Hochleistungsventilator 3-PH 400V, TK, zweitourig, Stern/Dreieck, 2860m3/h, 90/132W

Helios HRFD 355/4/4 Axial-Hochleistungsventilator 3-PH 400V, TK, zweitourig, Stern/Dreieck, 2860m3/h, 90/132W

Der Helios HRFD 355/4/4 Axial-Hochleistungsventilator ist ein direkt angetriebenes Gerät, das für anspruchsvolle Lüftungsaufgaben konzipiert wurde. Dieser 3-phasige Ventilator arbeitet mit 400 V, ist zweitourig schaltbar mittels Stern-Dreieck-Schaltung und erreicht einen Volumenstrom von 2860 m³/h. Mit einer aufgenommenen Leistung von 90/132 W bietet er eine effiziente Luftförderung bei gleichzeitig niedrigem Betriebsgeräusch.

Wie ist der HRFD 355/4/4 konstruiert und welche Materialien werden verwendet?

Der Axial-Hochleistungsventilator HRFD 355/4/4 verfügt über eine zylindrische Rohrhülse mit beidseitigen Flanschen, die eine einfache und flexible Installation ermöglicht. Das robuste Gehäuse besteht aus verzinktem Stahlblech, welches einen zuverlässigen Korrosionsschutz bietet. Im Inneren befindet sich ein Laufrad mit sieben Schaufeln aus Thermoplast, das zu einem hohen Wirkungsgrad beiträgt. Ein vibrationsfreier Lauf wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 gemäß VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Motor- und Antriebstechnik kommt zum Einsatz?

Der Ventilator ist mit einem wartungsfreien Drehstrom-Kurzschlussläufer-Motor ausgestattet, der zweitourig mit einer Stern-Dreieck-Schaltung betrieben wird. Diese Konfiguration ermöglicht eine Anpassung der Drehzahl an den jeweiligen Bedarf. Die geschlossene Bauweise des Motors schützt die internen Komponenten, während gedichtete, geräuscharme Kugellager mit Langzeitschmierung für eine hohe Zuverlässigkeit und Langlebigkeit sorgen. Die Schutzart IP 55 und die Isolierklasse B unterstreichen die robuste Ausführung des Antriebs.

Welche Leistungs- und Betriebsdaten sind relevant?

Der Helios HRFD 355/4/4 erreicht einen Volumenstrom von 2860 m³/h bei 0 Pa und kann eine maximale Druckerhöhung von 73 Pa erzeugen. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 60 °C. Die Drehzahl des Ventilators beträgt 1120/1350 1/min, bei einer aufgenommenen Leistung von 0,09/0,132 kW. Die Schalleistung beträgt 70 dB(A), was einen moderaten Geräuschpegel im Betrieb kennzeichnet. Das Gesamtgewicht des Ventilators beträgt 10,6 kg.

Technische Daten

• Volumenstrom bei 0 Pa: 2860 m³/h
• Max. Druckerhöhung: 73 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 1120/1350 1/min
• Aufgenommene Leistung: 0,09/0,132 kW
• Gewicht: 10,6 kg
• Schalleistung: 70 dB(A)
• Spannung: 400/400 Volt
• Frequenz: 50 Hz
• Schutzart: IP 55

Der Helios HRFD 355/4/4 Axial-Hochleistungsventilator bietet eine effiziente und zuverlässige Lösung für vielfältige Lüftungsanwendungen. Mit seiner zweitourigen Stern-Dreieck-Schaltung, einem Volumenstrom von 2860 m³/h und einer robusten Konstruktion aus verzinktem Stahlblech und Thermoplast ist er für den dauerhaften Einsatz bei Fördermitteltemperaturen bis 60 °C geeignet. Die wartungsfreie Ausführung und die Schutzart IP 55 tragen zur Langlebigkeit und Betriebssicherheit bei.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2860
• Anschlussspannung: 400
• Leistungsaufnahme: 0,132
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP55
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: nein
• Länge: 300
• Kanaldurchmesser: 355
• Anschluss: Flansch
