Helios HRFD 355/8/4 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar Y/YY, 2920m3/h, 45/145W

Helios HRFD 355/8/4 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar Y/YY, 2920m3/h, 45/145W

Der Helios HRFD 355/8/4 Axial-Hochleistungsventilator ist ein 3-phasiges Gerät (400 V, 50 Hz) mit polumschaltbarem Dahlander-Motor. Er bietet einen Volumenstrom von 2920 m³/h und eine Leistung von 45/145 Watt. Dieser Ventilator eignet sich für Anwendungen, die eine effiziente Luftförderung bei moderaten Drücken erfordern, beispielsweise in industriellen und gewerblichen Lüftungssystemen, wo ein vibrationsarmer und geräuscharmer Betrieb von Bedeutung ist.

Wie ist der HRFD 355/8/4 konstruiert?

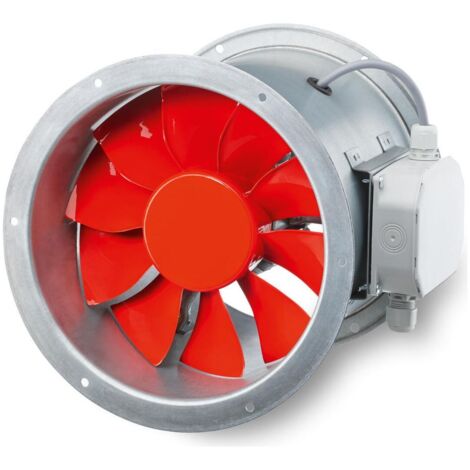

Der HRFD 355/8/4 ist als direkt angetriebener Axialventilator mit zylindrischer Rohrhülse und beidseitigen Flanschen konzipiert. Die Rohrhülse besteht aus verzinktem Stahlblech und umschließt das Laufrad. Dieses ist mit sieben Schaufeln aus Thermoplast ausgestattet, die einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch ermöglichen. Die Flansche verfügen über ein Lochbild nach DIN 24155 für eine einfache Montage. Ein außenliegender Klemmenkasten ist für die elektrische Verbindung vorhanden. Der vibrationsfreie Lauf wird durch eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt.

Welche Antriebstechnik verwendet der Ventilator?

Der Ventilator ist mit einem Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine polumschaltbare Dahlanderwicklung aufweist. Dies ermöglicht den Betrieb in zwei Drehzahlstufen (700/1395 1/min). Der Motor ist geschlossen und wartungsfrei konstruiert, mit gedichteten, geräuscharmen Kugellagern, die eine Langzeitschmierung bieten. Er arbeitet mit einer Spannung von 400 Volt bei einer Frequenz von 50 Hz und besitzt die Isolierklasse B sowie die Schutzart IP 55.

Welche Leistungs- und Betriebsdaten sind relevant?

Der HRFD 355/8/4 erreicht einen Volumenstrom von 2920 m³/h bei 0 Pa und eine maximale Druckerhöhung von 80 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 60 °C. Die aufgenommene Leistung beträgt 0,045/0,145 kW, bei einer Stromaufnahme von 0,14/0,35 Ampere. Die Schalleistung liegt bei 53 dB(A). Das Gewicht des Ventilators beträgt 11 kg.

Technische Daten

• Volumenstrom bei 0 Pa: 2920 m³/h
• Max. Druckerhöhung: 80 Pa
• Fördermitteltemperatur: 60 °C
• Drehzahl: 700/1395 1/min
• Aufgenommene Leistung: 0,045/0,145 kW
• Stromaufnahme: 0,14/0,35 A
• Schalleistung: 53 dB(A)
• Spannung: 400 Volt
• Schutzart: IP 55
• Gewicht: 11 kg

Der Helios HRFD 355/8/4 Axial-Hochleistungsventilator bietet eine zuverlässige und effiziente Lösung für die Luftförderung. Seine robuste Konstruktion aus verzinktem Stahlblech und das aerodynamisch optimierte Laufrad aus Thermoplast ermöglichen einen hohen Volumenstrom von 2920 m³/h bei geringer Geräuschentwicklung. Dank des polumschaltbaren 3-Phasen-Motors mit einer Leistung von 0,045/0,145 kW lässt sich der Betrieb flexibel an unterschiedliche Anforderungen anpassen.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2920
• Anschlussspannung: 400
• Leistungsaufnahme: 0,145
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP55
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: ja
• Länge: 300
• Kanaldurchmesser: 355
• Anschluss: Flansch
