Helios HRFD 400/4/2 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar Y/YY, 8540m3/h, 300W

Helios HRFD 400/4/2 Axial-Hochleistungsventilator 3-PH 400V, TK, polumschaltbar Y/YY, 8540m3/h, 300W

Der Helios HRFD 400/4/2 ist ein Axial-Hochleistungsventilator mit zylindrischer Rohrhülse und beidseitigen Flanschen, direkt angetrieben und für den Drehstrombetrieb mit 400 V ausgelegt. Er verfügt über eine polumschaltbare Dahlanderwicklung (Y/YY), die zwei Drehzahlen ermöglicht. Mit einem Volumenstrom von 8540 m³/h und einer abgegebenen Leistung von 0,3 kW eignet sich dieses Modell für industrielle und gewerbliche Lüftungssysteme, die eine hohe Luftförderleistung erfordern.

Wie ist der HRFD 400/4/2 konstruiert?

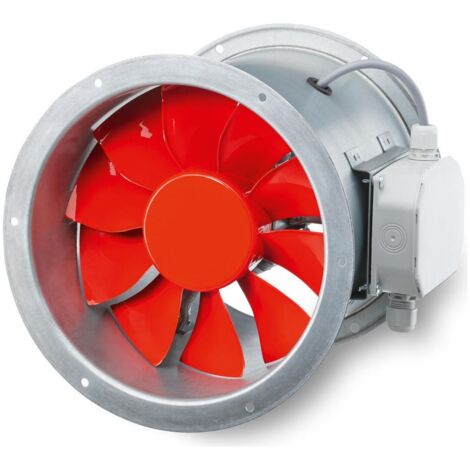

Der HRFD 400/4/2 Axial-Hochleistungsventilator ist mit einer zylindrischen Rohrhülse aus verzinktem Stahlblech ausgestattet, die das Laufrad umschließt. Beidseitig angeformte Flansche mit einem Lochbild nach DIN 24155 ermöglichen eine einfache Installation. Ein außenliegender Klemmenkasten erleichtert den elektrischen Anschluss. Das Laufrad besitzt sieben Schaufeln aus Thermoplast, die für einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch sorgen. Eine dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 stellt einen vibrationsarmen Lauf sicher.

Welche Motorisierung und Eigenschaften bietet der Axialventilator?

Der Ventilator ist mit einem wartungsfreien Drehstrom-Kurzschlussläufer-Motor ausgestattet, der eine geschlossene Bauweise aufweist und über eine polumschaltbare Dahlanderwicklung verfügt. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Langlebigkeit und Zuverlässigkeit des Antriebs bei. Die Isolierklasse F und die Schutzart IP 55 ermöglichen den sicheren Betrieb und schützen den Motor vor Staub und Strahlwasser.

Welche Leistungs- und Betriebsdaten sind relevant?

Der HRFD 400/4/2 erreicht bei einem Volumenstrom von 8540 m³/h eine maximale Druckerhöhung von 430 Pa. Die Fördermitteldichte beträgt 1,2 kg/m³, und die maximale Fördermitteltemperatur liegt bei 40 °C. Die Schalleistung liegt bei 92 dB(A), wobei das Schalleistungsspektrum über Frequenzen von 250 bis 8000 Hz variiert.

Technische Daten

• Volumenstrom bei 0 Pa: 8540 m³/h
• Max. Druckerhöhung: 430 Pa
• Fördermitteldichte: 1,2 kg/m³
• Fördermitteltemperatur: 40 °C
• Drehzahl: 1480/2940 1/min
• Abgegebene Leistung: 0,3 kW
• Gewicht: 26 kg
• Schalleistung: 92 dB(A)
• Spannung: 400/400 V
• Stromaufnahme: 1,0/5,2 A
• Frequenz: 50 Hz
• Isolierklasse: F
• Schutzart: IP 55

Der Helios HRFD 400/4/2 Axial-Hochleistungsventilator bietet mit seiner polumschaltbaren Dahlanderwicklung und robusten Bauweise eine flexible und langlebige Lösung für anspruchsvolle Lüftungsaufgaben. Die Kombination aus hoher Förderleistung von 8540 m³/h und einer abgegebenen Leistung von 0,3 kW macht ihn zu einer effizienten Wahl für industrielle und gewerbliche Anwendungen. Die Schutzart IP 55 unterstreicht die Widerstandsfähigkeit des Ventilators.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 8540
• Anschlussspannung: 400
• Leistungsaufnahme: 2,31
• Mit thermischem Überlastschutz: ja
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP55
• Max. Lufttemperatur: 60
• Motor mit 2 Drehzahlen: ja
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: ja
• Polumschaltbar: ja
• Länge: 330
• Kanaldurchmesser: 400
• Anschluss: Flansch
