Helios HRFD 450/4 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, nicht regelbar, 6240m3/h, 370W

Helios HRFD 450/4 EX Axial-Hochleistungsventilator 3-PH 400V, EX-geschützt, nicht regelbar, 6240m3/h, 370W

Der Helios HRFD 450/4 EX Axial-Hochleistungsventilator ist ein direkt angetriebener, explosionsgeschützter Ventilator für den industriellen Einsatz. Er ist für den Drehstrombetrieb mit 400 Volt ausgelegt und erreicht einen Volumenstrom von 6240 m³/h bei einer aufgenommenen Leistung von 0,37 kW. Das nicht regelbare Gerät ist gemäß ATEX für den Einsatz in explosionsgefährdeten Bereichen der Gasgruppe IIB + H2 geeignet und bietet eine robuste Bauweise mit verzinktem Stahlblech und thermoplastischen Laufradschaufeln.

Wie ist der Helios HRFD 450/4 EX konstruiert?

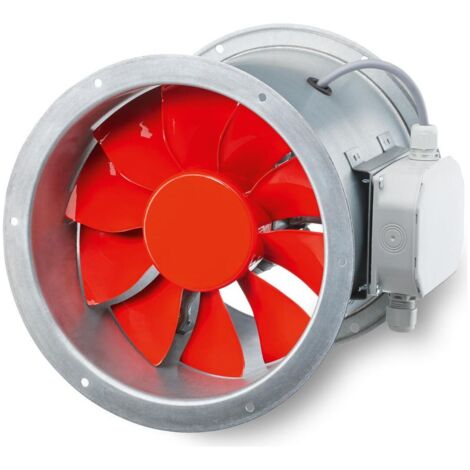

Der HRFD 450/4 EX ist in einer zylindrischen Rohrhülse aus verzinktem Stahlblech untergebracht, die das Laufrad umschließt. Beidseitige Flansche mit einem Lochbild nach DIN 24155 ermöglichen eine einfache Montage. Das Laufrad ist mit sieben Schaufeln aus Thermoplast ausgestattet und dynamisch nach Gütestufe G 6.3 (VDI 2060, DIN ISO 1940) ausgewuchtet, was einen vibrationsarmen Betrieb ermöglicht. Ein außenliegender Klemmenkasten erleichtert den elektrischen Anschluss.

Welche technischen Merkmale bietet der Ventilator?

Der Ventilator arbeitet mit einer Drehzahl von 1420 1/min und erreicht eine maximale Druckerhöhung von 149 Pa bei einem Volumenstrom von 6240 m³/h. Die Fördermitteldichte beträgt 1,2 kg/m³, und die zulässige Fördermitteltemperatur liegt bei bis zu 40 °C. Der Antrieb erfolgt über einen wartungsfreien Drehstrom-Kurzschlußläufer-Motor in geschlossener Bauweise. Gedichtete, geräuscharme Kugellager mit Langzeitschmierung tragen zur Zuverlässigkeit bei. Das Gerät ist nicht regelbar und für eine Frequenz von 50 Hz ausgelegt. Die Versorgungsspannung beträgt 400 Volt bei einer Stromaufnahme von 1,14 Ampere. Eine Isolierklasse B und die Schutzart IP 54 tragen zu einem robusten Betrieb bei.

Für welche Einsatzbereiche ist der HRFD 450/4 EX geeignet?

Dieser Axialventilator ist speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert und entspricht der ATEX-Klassifizierung II 2G Ex h IIB + H2 T3 Gb. Der Oberflächenwiderstand des Geräts liegt unter 1 GOhm, was elektrostatische Aufladungen minimiert. Der Betrieb ist in einem Temperaturbereich von -20 °C bis +40 °C möglich, wobei die Fördermitteltemperatur maximal 40 °C betragen darf.

Welche Geräusch- und Schwingungseigenschaften besitzt der Ventilator?

Der Ventilator zeichnet sich durch einen hohen Wirkungsgrad und ein vergleichsweise niedriges Betriebsgeräusch von 82 dB(A) aus. Die dynamische Wuchtung nach Gütestufe G 6.3 reduziert Vibrationen und trägt zu einem vibrationsfreien Lauf bei. Das Schalleistungsspektrum zeigt Frequenzwerte von 250 bis 8000 Hz mit Schallpegeln zwischen 60 und 79 dB(A).

Technische Daten

• Volumenstrom bei 0 Pa: 6240 m³/h
• Max. Druckerhöhung: 149 Pa
• Aufgenommene Leistung: 0,37 kW
• Spannung: 400 Volt
• Stromaufnahme: 1,14 Amp
• Frequenz: 50 Hz
• Drehzahl: 1420 1/min
• Schutzart: IP 54
• Fördermitteltemperatur: 40 °C
• Gewicht: 15,5 kg

Der Helios HRFD 450/4 EX Axial-Hochleistungsventilator bietet eine leistungsstarke und sichere Lösung für die Luftförderung in explosionsgefährdeten Umgebungen. Mit einem Volumenstrom von 6240 m³/h und einer aufgenommenen Leistung von 0,37 kW erfüllt er anspruchsvolle Anforderungen an Sicherheit und Effizienz. Die explosionsgeschützte Ausführung gemäß ATEX und die wartungsfreie Konstruktion tragen zu einem zuverlässigen Betrieb bei.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Nennspannung: 400
• Frequenz: 50
• Leistungsaufnahme: 0,37
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 6240
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP54
• Nenndurchmesser Kanal: 450
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Temperaturklasse nach Richtlinie 94/9/EG: T3
