Helios HRFW 250/2 EX Axial-Hochleistungsventilator 1-PH 230V, EX-geschützt, 1950m3/h, 180W

Helios HRFW 250/2 EX Axial-Hochleistungsventilator 1-PH 230V, EX-geschützt, 1950m3/h, 180W

Der Helios HRFW 250/2 EX Axial-Hochleistungsventilator ist eine robuste und explosionsgeschützte Lösung für anspruchsvolle Lüftungsaufgaben. Er bietet eine hohe Luftförderleistung von 1950 m³/h bei 0 Pa und eine abgegebene Leistung von 0,18 kW. Dieses 1-Phasen-Gerät ist explosionsgeschützt gemäß ATEX-Klassifizierung II 2G c IIB T3 Gb und eignet sich ideal für den Einsatz in industriellen und gewerblichen Umgebungen, in denen hohe Anforderungen an Sicherheit und Leistung gestellt werden.

Wie ist der Aufbau und die Konstruktion des HRFW 250/2 EX?

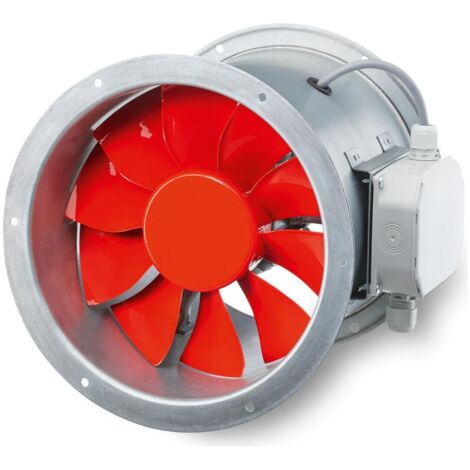

Der HRFW 250/2 EX verfügt über eine zylindrische Rohrhülse aus verzinktem Stahlblech, die das Laufrad umschließt. Beidseitige Flansche mit Lochbild nach DIN 24155 ermöglichen die einfache Montage. Das Laufrad besteht aus Thermoplast und besitzt sieben Schaufeln, die für eine effiziente Luftförderung sorgen. Der Ventilator wird direkt angetrieben und besitzt einen außenliegenden Klemmenkasten für den elektrischen Anschluss.

Welche technischen Eigenschaften und Leistungsmerkmale bietet der Ventilator?

Dieser Axial-Hochleistungsventilator zeichnet sich durch einen hohen Wirkungsgrad und ein niedriges Betriebsgeräusch aus. Ein vibrationsfreier Lauf wird durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichergestellt. Der Ventilator ist für einen Temperaturbereich von -30 bis +60 °C einsetzbar. Der wartungsfreie Einphasen-Wechselstrom-Kondensator-Motor ist in geschlossener Bauweise ausgeführt und verfügt über gedichtete, geräuscharme Kugellager mit Langzeitschmierung. Die Schutzart IP 55 sorgt für Schutz gegen Staub und Strahlwasser.

Wie ist der Explosionsschutz des Ventilators umgesetzt?

Die Ex-Ausführung des HRFW 250/2 EX entspricht der ATEX-Richtlinie und der Klassifizierung II 2G c IIB T3 Gb. Er ist für den Einsatz in explosionsgefährdeten Bereichen geeignet und deckt Temperaturklassen von T1 bis T4 ab. Die Fördermitteltemperatur ist bis 40 °C zulässig.

Technische Daten

• Volumenstrom bei 0 Pa: 1950 m³/h
• Max. Druckerhöhung: 150 Pa
• Abgegebene Leistung: 0,18 kW
• Drehzahl: 2650 1/min
• Spannung: 230 V
• Stromaufnahme: 1,23 A
• Fördermitteltemperatur: 40 °C
• Temperaturbereich: -30 bis +60 °C
• Schutzart: IP 55
• Gewicht: 7,5 kg

Der Helios HRFW 250/2 EX Axial-Hochleistungsventilator bietet eine zuverlässige und leistungsstarke Lösung für die Luftförderung in explosionsgefährdeten Bereichen. Seine robuste Bauweise aus verzinktem Stahlblech, der wartungsfreie Motor und die dynamische Wuchtung sichern einen effizienten und sicheren Betrieb. Mit einem Volumenstrom von 1950 m³/h und einer abgegebenen Leistung von 0,18 kW erfüllt dieses Gerät hohe Anforderungen an die Lüftungstechnik.

Produktspezifikation

• Hersteller-Warengruppe: Axialventilatoren und Zubehör
• Hersteller-Produktgruppe: Hl.Vent.Nd.Liprg.b.560mm
• Nennspannung: 230
• Frequenz: 50
• Leistungsaufnahme: 0,18
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 1950
• Mediumtemperatur: -20 - 40
• Schutzart (IP): IP55
• Nenndurchmesser Kanal: 250
• Gerätegruppe nach Richtlinie 94/9/EG: 2
• Temperaturklasse nach Richtlinie 94/9/EG: T3
